二维绘图能够对用于生产的系统元件进行详细说明。本文对该工具进行了概述，并将其用于三片式透镜。
联系工作人员获取本文附件
简介
为了对用于生产的元件进行详细说明，光学工程师需要向制造商提供一些信息，如元件半径、厚度、材料、直径等，以及所有相关的公差。二维图形更加简洁、清晰，SYNOPSYS 软件不仅可以进行 2D 镜头绘图，还可以进行 2D 镜头元件绘图，除此之外，2D ISO 镜头绘图可用于创建符合 ISO 10110 标准的单个表面、单个透镜的图纸。由于该标准广泛应用于光学制造行业，因此该输出图纸非常适合在光学制造中使用。
二维绘图的公差数据( Black Box Lens )
首先，我们要创建一个公差预算。本文的附件中包含了所使用的文件，打开附件中的镜头 Three piece lens.RLE，在计算公差之前，必须先移除表面上的曲率求解，NCOP 的意思是删除所有的曲率拾取和求解。宏文件如下图所示：

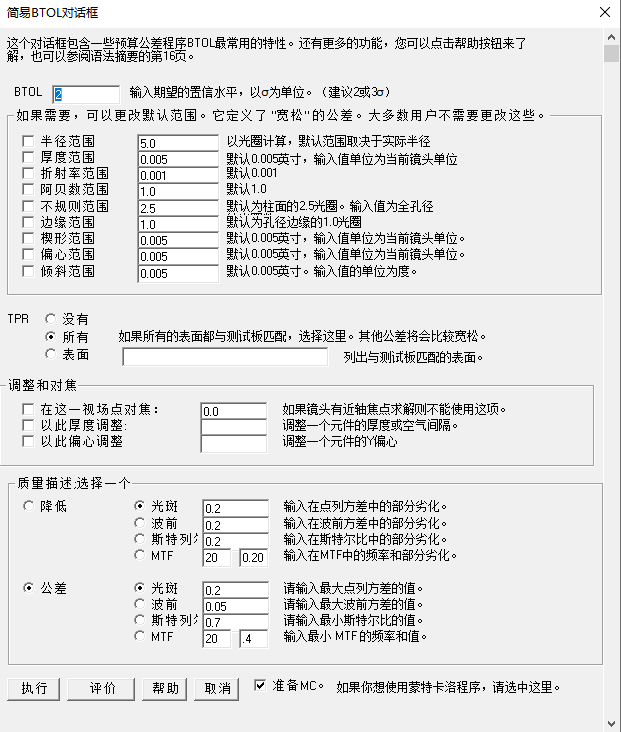

这个输入导致 BTOL 在当前镜头目录中创建一个名为 BTOL_ELD.DAT 的数据文件。除了利用指令来创建公差预算，还可以通过界面来进行设置，如下所示：
2D 镜头元件绘图( Black Box Lens )

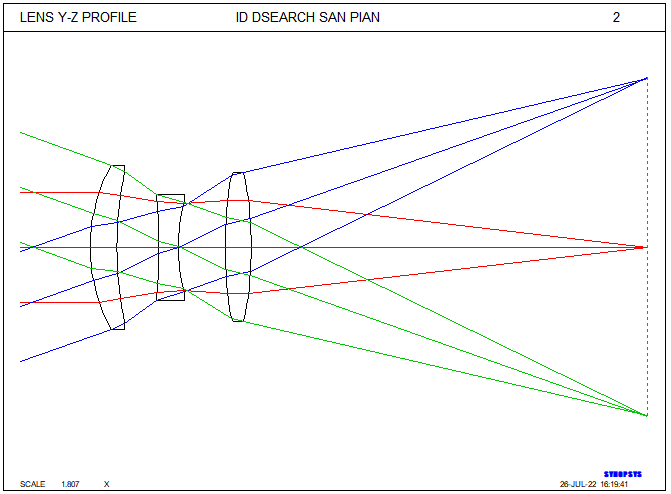

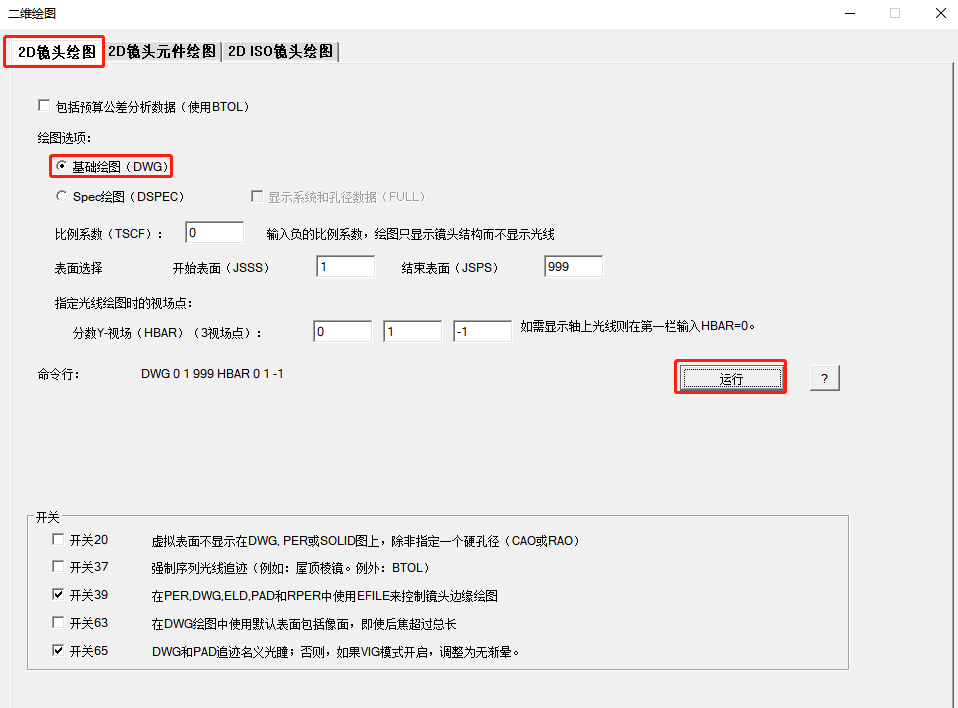

本文将二维绘图工具用于三片式透镜。该工具的输出是元件的截面图，以及物理特性和公差的相关信息。下图是三片式透镜二维绘图的详细步骤：

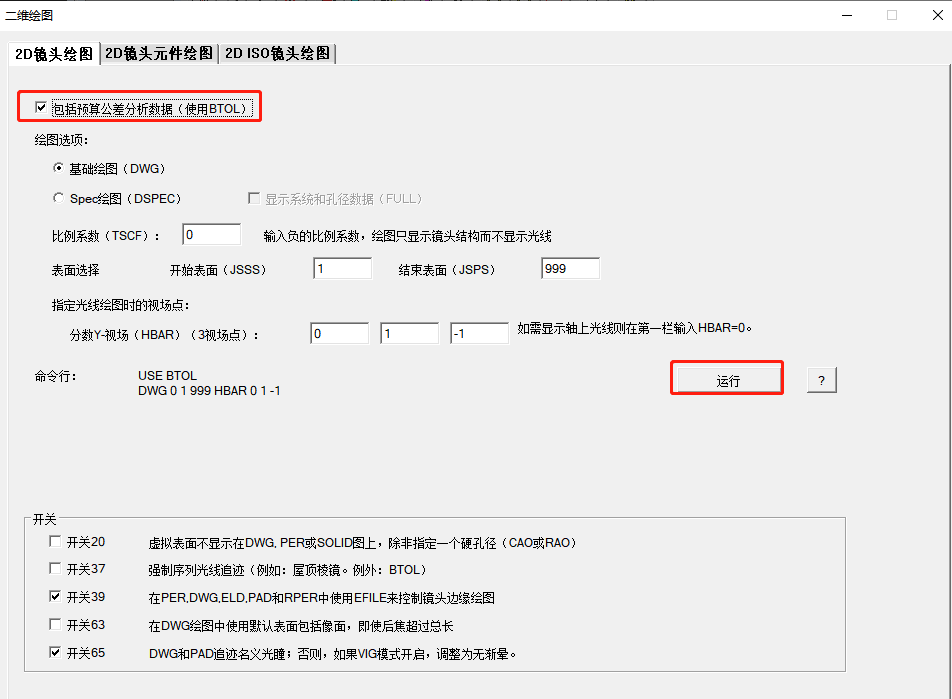

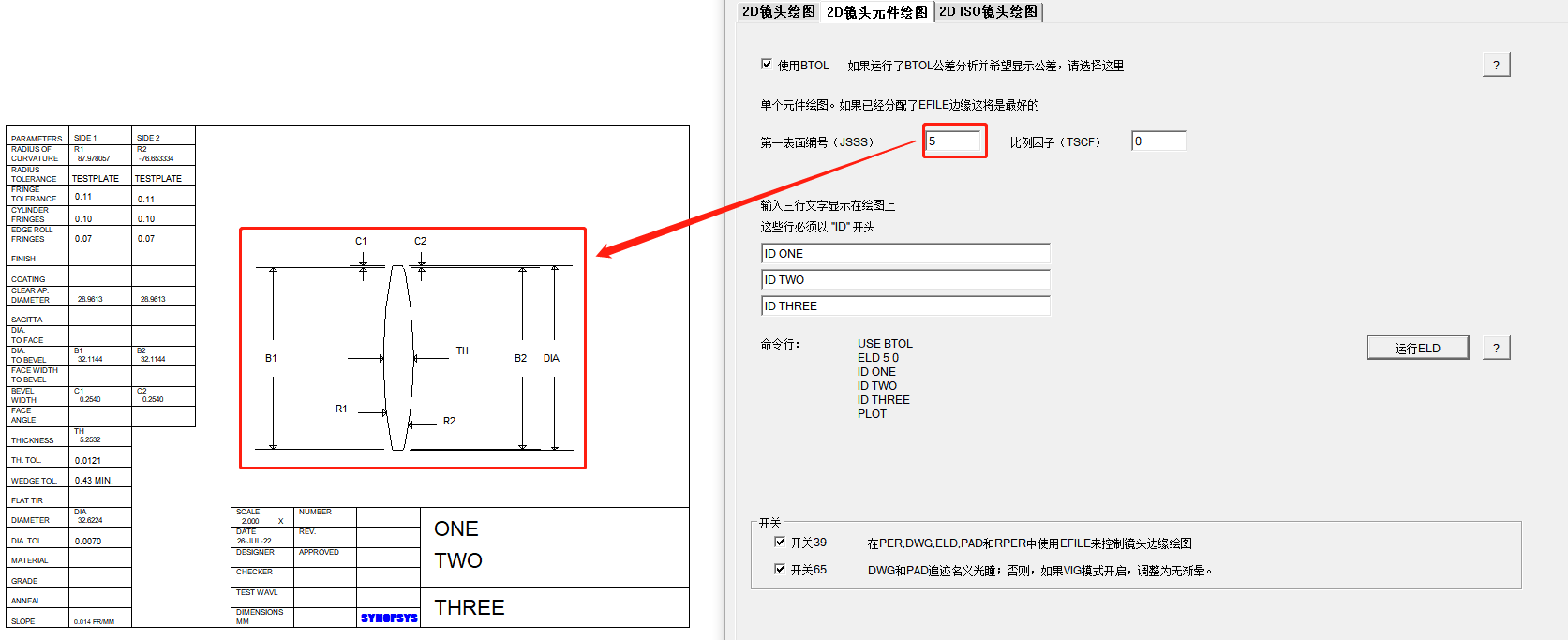

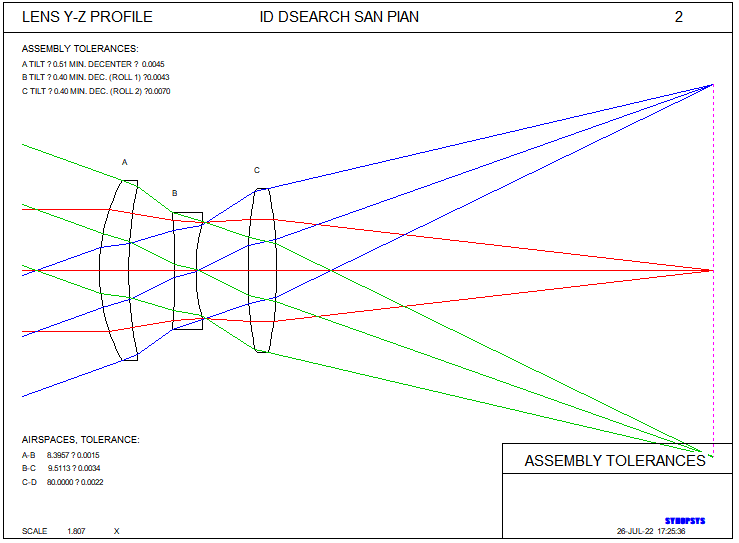

还可以在图中加入公差的信息，结果如下：

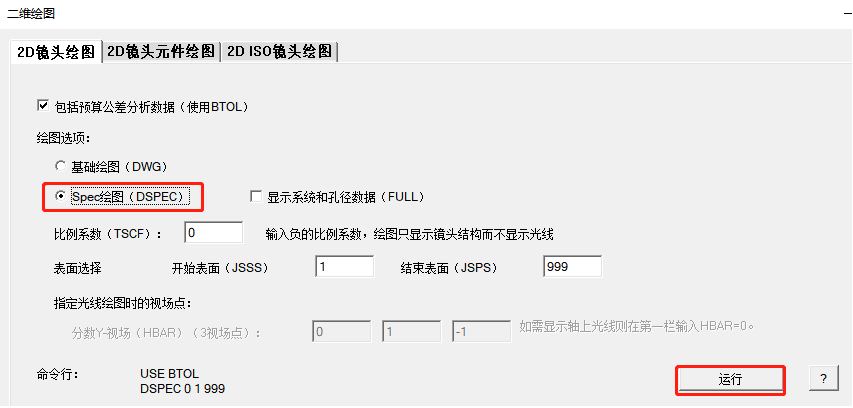

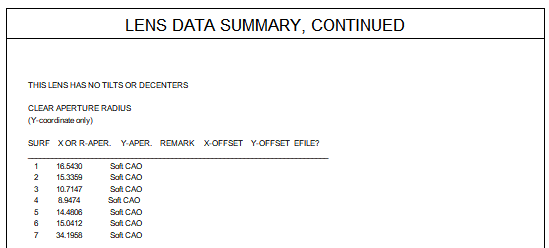

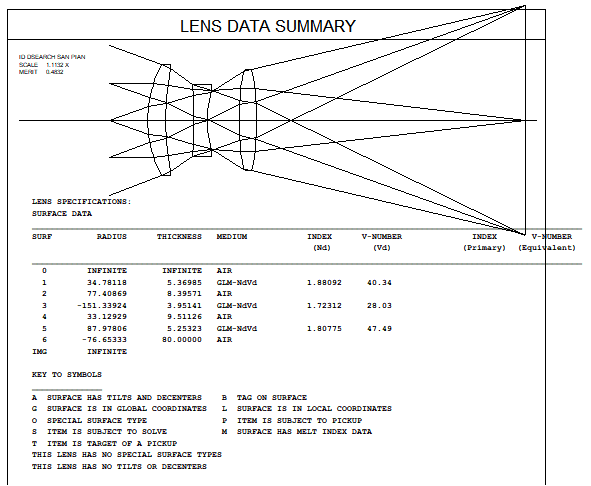

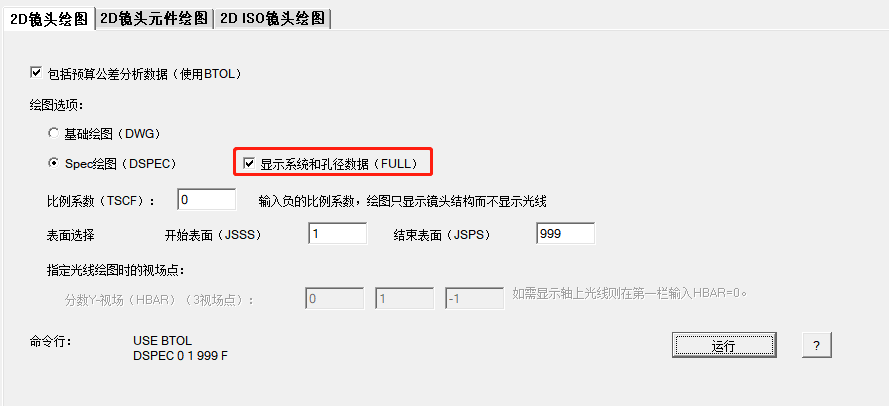

除了基础绘图，还有 Spec 绘图功能，如下图所示：
2D 镜头元件绘图( Black Box Lens )

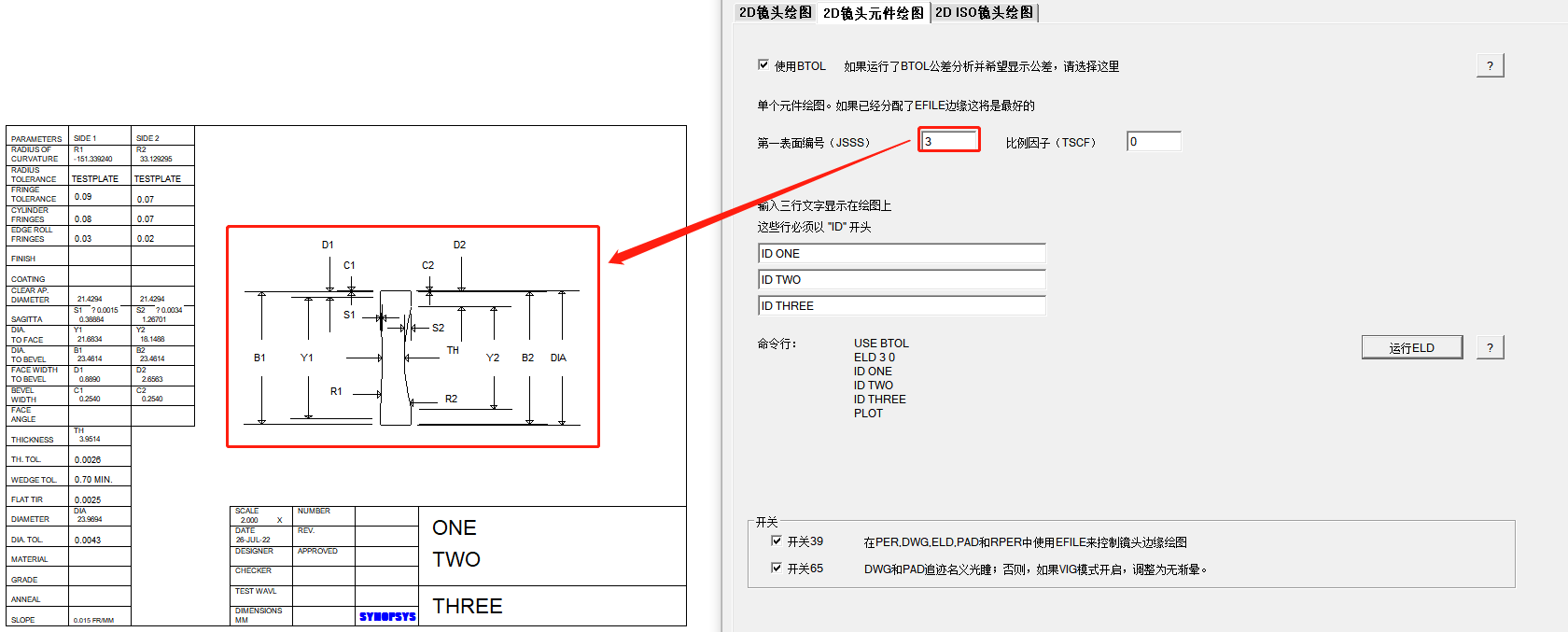

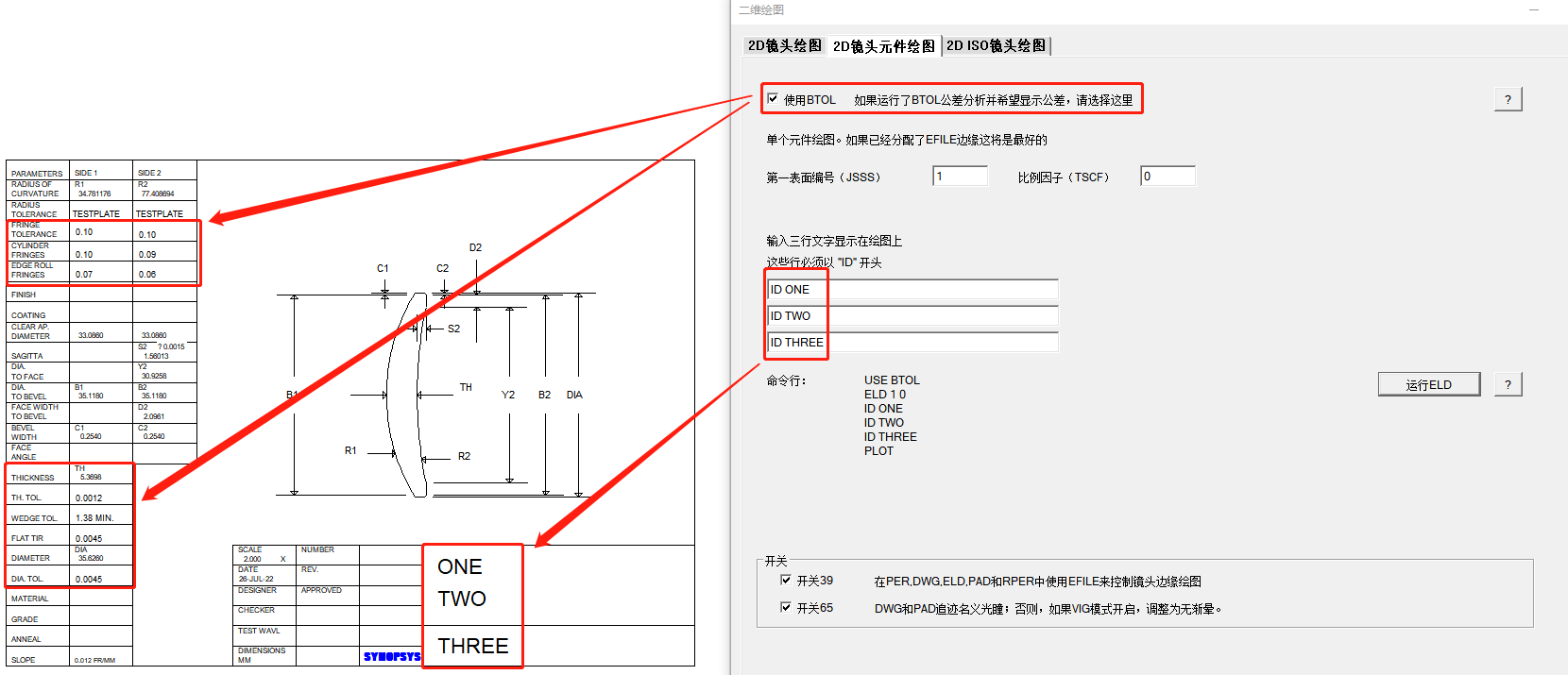

这个功能创建了一个单一的镜头元素绘图，用户可以利用多个窗口，以及一些程序从镜头规格中获取的数据。如果您在对话框中选择“使用预算公差分析日期”选项，则会填写镜片公差框。它还将包括任何边缘描述数据，使用边缘向导等。下图是三片式镜头绘图的结果：
2D ISO 镜头绘图
在 SYNOPSYS 中 2D ISO 镜头绘图功能可以创建了一个单独的镜头 ISO 元素绘图，在这个对话框中有三个选项卡：常规、材料、表面。

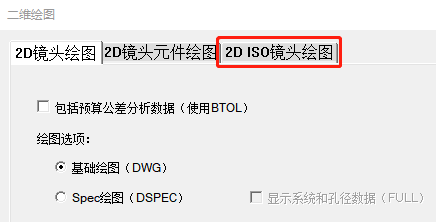

2D ISO 镜头绘图位于透镜数据+绘图选项卡下的二维绘图部分。

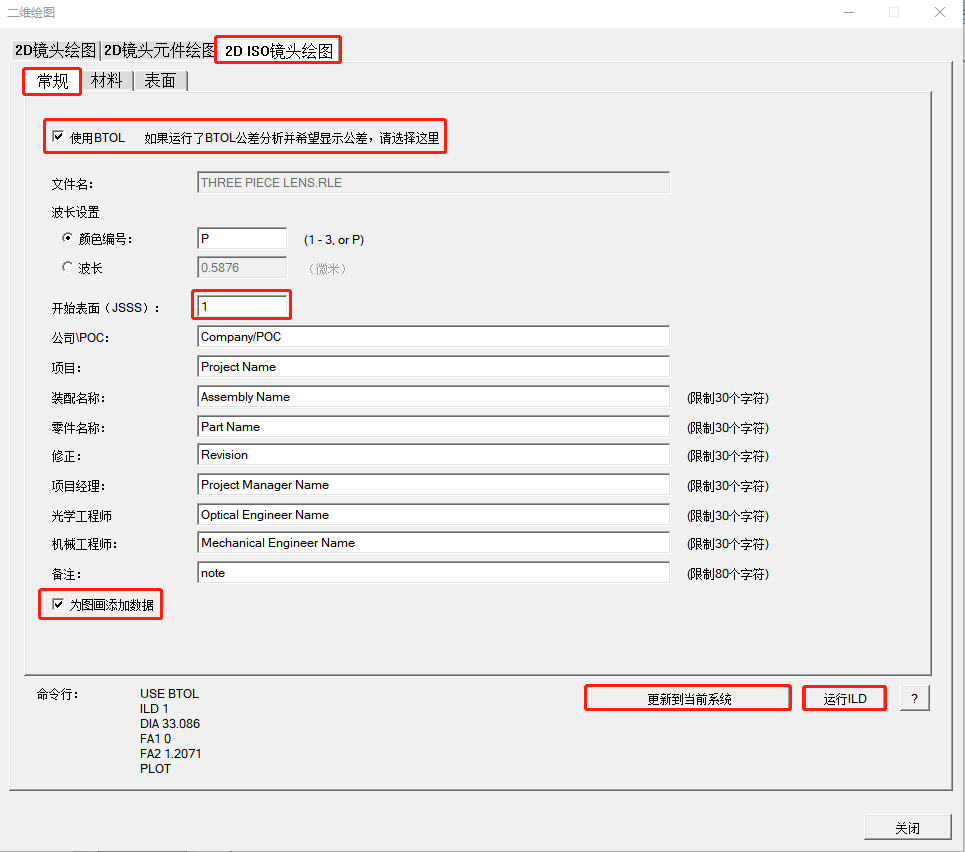

首先，展开此工具的设置，并在常规选项卡中选择要绘制的元件的起始面；然后，选择使用 BTOL，并将数据添加到图画。在本例中，元件位于第一个表面，为三片式透镜。具体设置如下图所示：

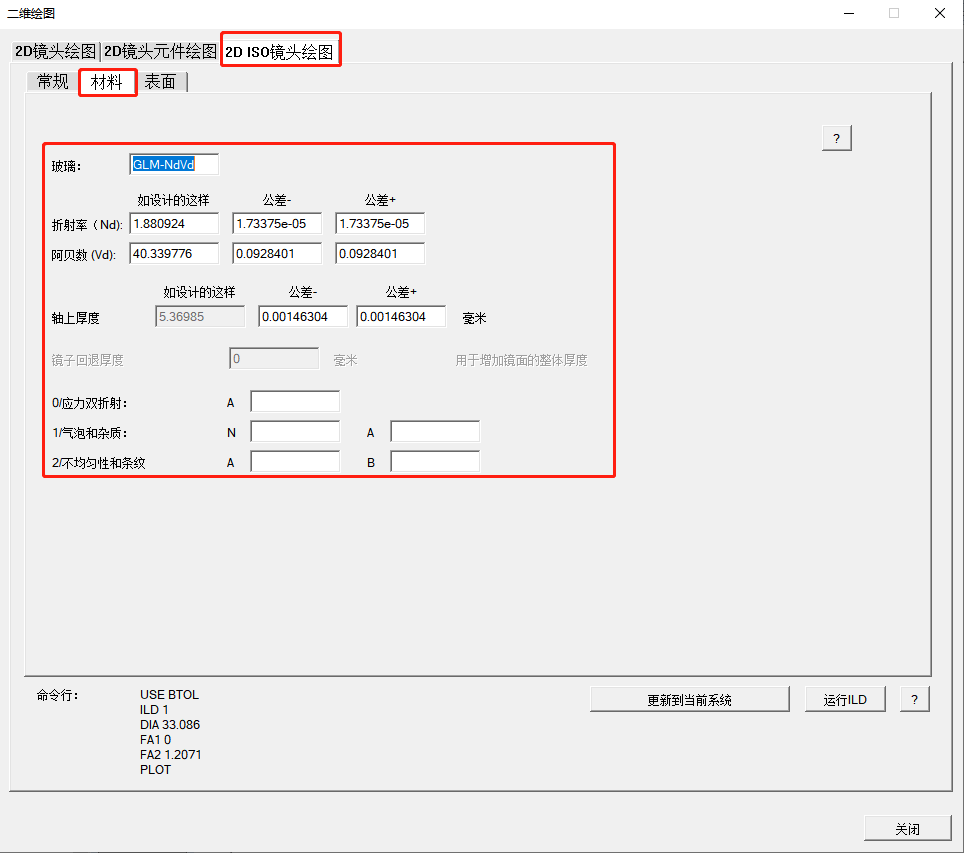

利用 2D ISO 镜头绘图绘制透镜时，在“材料”选项卡可以对玻璃类型、折射率、阿贝数、厚度、应力双折射、气泡和杂质、不均匀和条纹等进行更改。如下图所示：
有关 2D ISO 镜头绘图中使用的 ISO 10110 符号和制图代码的详细说明，请参阅“帮助手册”的相关部分。注意，对于三片式透镜元件，SYNOPSYS 将生成 DAT文件输出，以便于共享 ISO 10110 数据。
