RP Fiber Power 的辅助功能

前两节给大家简单介绍了 RP Fiber Power 的应用场景和软件界面，相信大家对 RP Fiber Power 有了一些了解，接下来我将放出关于 RP Fiber Power 的一些小彩蛋，让大家爱上这款强大的软件。

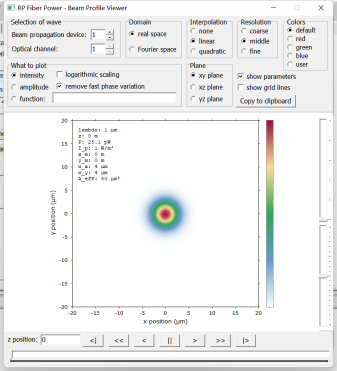

首先就是光束分布查看器，点击按钮，即可查看光束在不同光纤设备中，不同平面，光纤中任意位置处的强度分布情况，随意的切换功能，方便查看和进行对比。

(a) 光束分布查看器

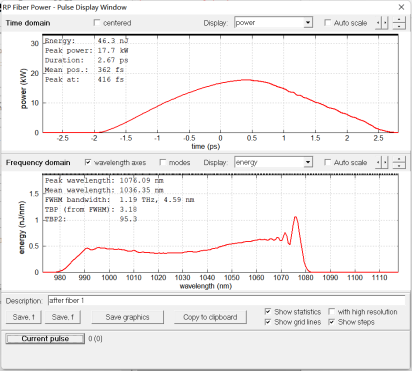

然后是脉冲显示窗口，如果模拟了超短脉冲传播，则可以点击按钮，使用此窗口显示脉冲的时域、频域以及波长域的不同图形。在窗口左下角底部有三种不同的显示模式，点击按钮来任意切换：当前脉冲，存储脉冲以及查看光纤中任意位置处的脉冲。窗口的上半部分显示了脉冲在时域的特性，下半部分显示了脉冲在频域或波长域的特性。

RP Fiber Power 软件里面还附带了各种稀土掺杂离子光纤的数据。这些数据包括光谱信息(上能级寿命，吸收、发射截面等)以及波导结构的细节信息(纤芯尺寸，有效模场面积，传播损耗等)。拥有这样的数据，您可以立即开始模拟光纤放大器和激光器的性能。下图显示了部分光谱数据。

(c) 光谱数据

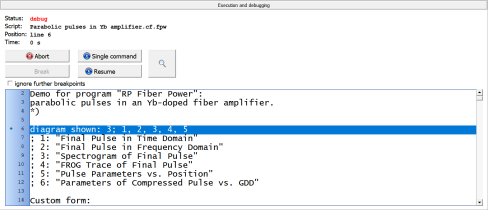

接着给大家介绍的是调试模式(Debug mode)，在这个模式下我们可以逐个命令来执行脚本，检查每一条命令行是否有错误。

(d) 调试模式

当脚本在调试模式中执行完成或中断时，您可以使用检查器工具(Inspectors)检查系统的当前状态，包括变量，阵列，自定义函数，光纤数据，光束传输数据等。

(e) 检查器

本次的内容分享就到这，我们下期再见!
