光纤激光器设计软件 | RP Fiber Power三大输出内容

光纤激光器软件设计

RP Fiber Power 三大输出内容

基于前面讲到的三大模式，那不管是在表单界面下简单的数据填充，还是应用脚本语言去模拟光束传输的路径行为，运行之后，仿真结果显示的形式有：标量数据，图形窗口，日志。下面将详细介绍这三种形式。

1. 标量数据

顾名思义，就是去输出用户感兴趣的数值数据。在脚本下加入 show 命令，可以计算相应的表达式，或者使用软件自带的检索函数计算想要的输出结果。同时，我们可以对输出的结果建立格式上的设置。当然，对于用户想要导出的数据，该软件也是给予支持的。下图(1)是一个简单的显示结果图。

图1

2. 图形窗口

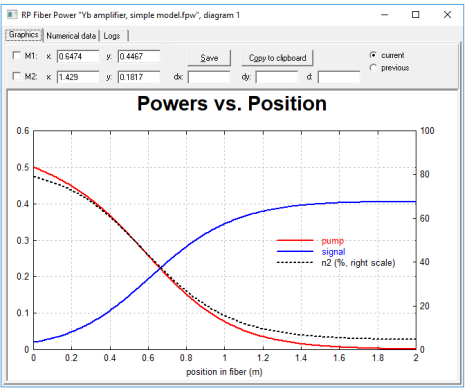

使用 diagram shown 命令，就可以针对性输出特定图形，如图(2)。在特定窗口下，我们也可以去查看该函数图上任意点的坐标、生成函数曲线用到的数值数据、查看总的数值点数以及函数范围等等，下图(3)为特定窗口的部分显示内容。同样也支持图形导出。

图2

图3

3. 日志

当脚本文件执行时，一些信息被写入到日志区，在编辑器区域下方会显示：各种命令在那里产生额外的信息。例如：生成曲线的值域也可以在这里查看，避免所设定的范围不合理的情况，如图(4);如果在脚本执行过程中发生任何错误，这些错误将显示在日志区域中，并且会显示具体哪一条命令行的问题，这对于查找错误的原因非常有用。

图4

接下来的文章中会给大家展示用 RP Fiber Power 仿真各种模型，大家也可以留言评论想要了解的内容，下期见！
