文件：Parabolic pulses in Yb amplifier .fpw

Parabolic pulses in Yb amplifier .cf .fpw

(对应表格操作文件Parabolic pulses in Yb amplifier .fpi)

该范例为掺钇光纤放大器中超短脉冲的放大。光纤为正常色散模式。

选择非啁啾高斯脉冲为初始脉冲。在光纤内传播中，脉冲呈现上转换，带宽增加，脉冲宽度增加。脉冲大致呈抛物线型。这是parabolic pulses的由来。脉冲近似相同（带宽增加较小时，脉冲形状不变），但由于增益带宽有限，非稳定放大增益，脉冲存在偏差（主要由于增益饱和）。

需要考虑非线性效应产生的受激拉曼散射，不深究各参量的影响。

图形如下所示：

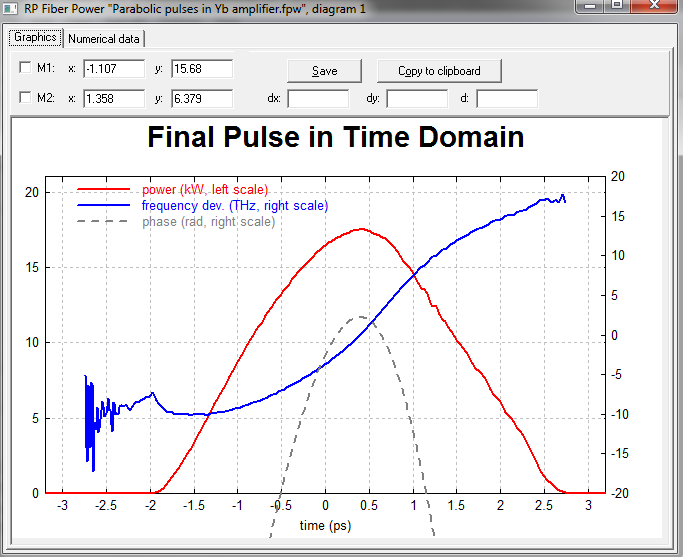

图1为时域脉冲图形。

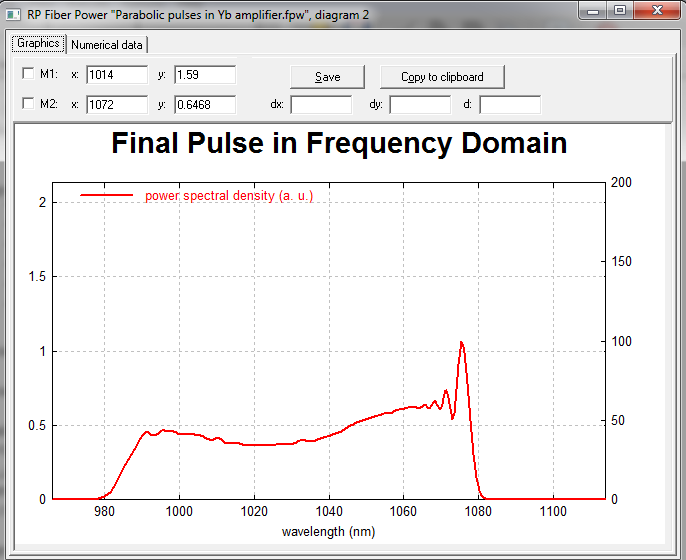

图2为频域脉冲图形。

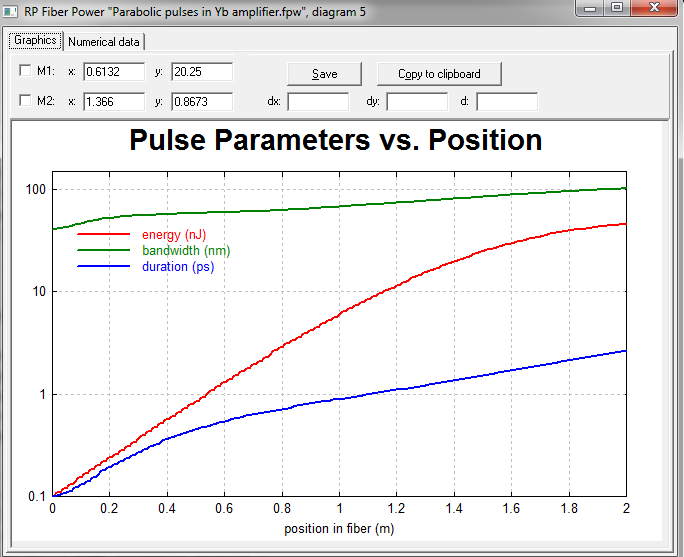

图3为脉冲能量、增益带宽、脉宽与传输位置关系。

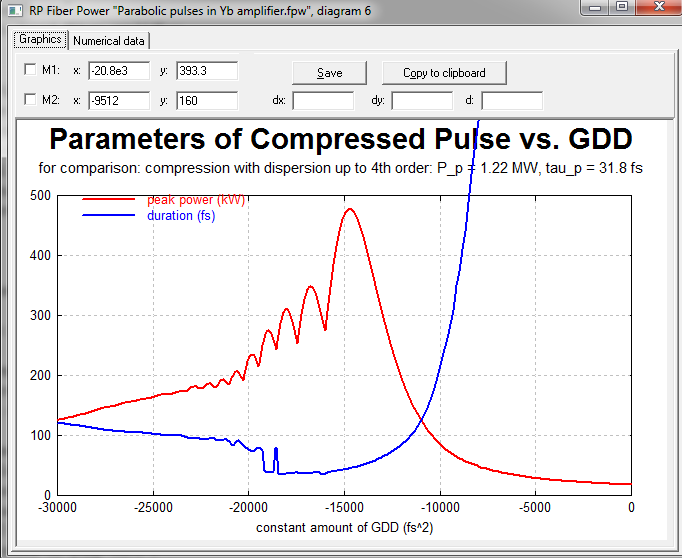

图4为峰值功率、脉冲宽度受色散补偿的影响，取决于二阶色散。这也表明，采用色散补偿器，可将色散补偿至四阶。

Parabolic pulses in Yb amplifier .cf .fpw包含用户自定义项，可灵活编辑输入参量。
