非线性光纤环形镜

文件：Nonlinear fiber loop mirror .fpw

该范例研究非线性环形镜函数，并由一段有源短光纤，一段无源长光纤，及光纤耦合器构成。将脉冲入射至光纤耦合器的输入端口，在环形腔中获得两个反向脉冲。当其中一个脉冲在进入无源光纤之前被放大，而另一路在其后被放大，两路存在非线性相移。因此，当脉冲再次在光纤耦合器内相遇，由于干涉效应的影响，输入端口无输出功率，其它端口存在功率分布。

在克尔非线性效应、色散及放大效应下，研究超短脉冲传输。

图形如下所示：

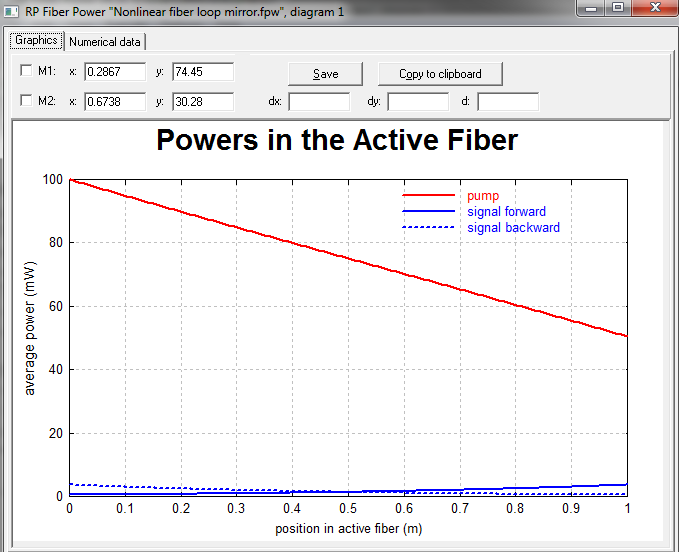

图1为有源光纤内的平均功率。可见，泵浦功率主要部分仍未被吸收。

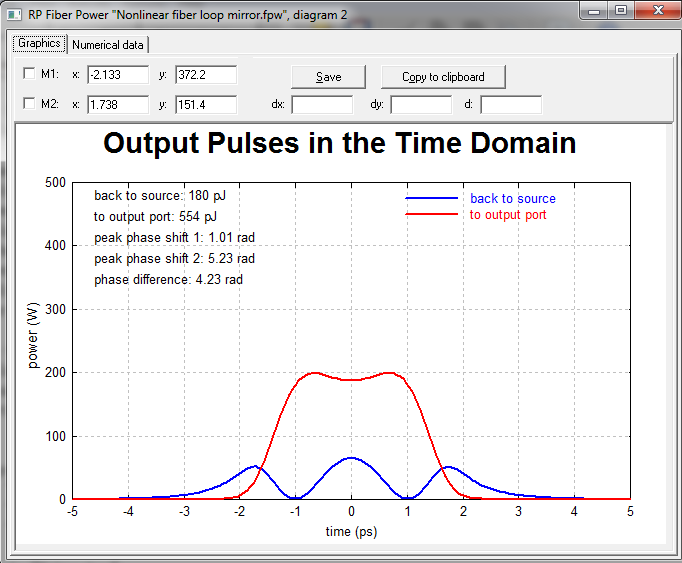

图2为时域内的输出脉冲。用户可设置不同的输入脉冲能量，研究耦合过程。

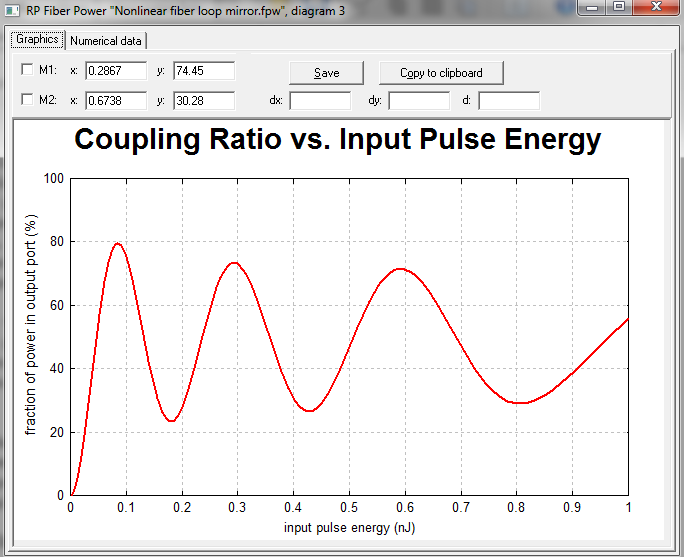

图3为耦合比与输入脉冲能量的关系。准确讲应为，进入输出端口的功率部分与输入脉冲能量的函数曲线。对于每一个脉冲能量，需要计算放大器的稳定状态。
