解决方案

文件：Mode-locked fiber laser, ring resonator .fpw 和 Mode-locked fiber laser, linear resonator .fpw

研究正常色散下锁模光纤激光器。与典型的锁模体激光器和光孤子激光器相比，相互之间复杂的非线性效应，光谱滤波及可饱和吸收效应，激光器内脉冲特性较为复杂。

选择环形腔，每个谐振腔内往返，往返脉冲通过以下器件传输：

选择性波长输出耦合器

光谱带通滤波器

无源光纤1

掺钇光纤

无源光纤2

快速可饱和吸收器

图形如下所示：

图1为光功率分布（100次谐振往返），瞬时频率变化，均表明存在明显的上转换效应。

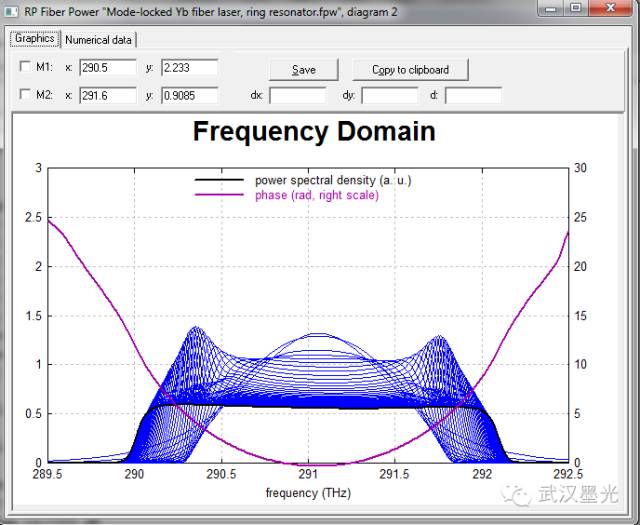

图2为频率域的功率谱密度，谱相位。

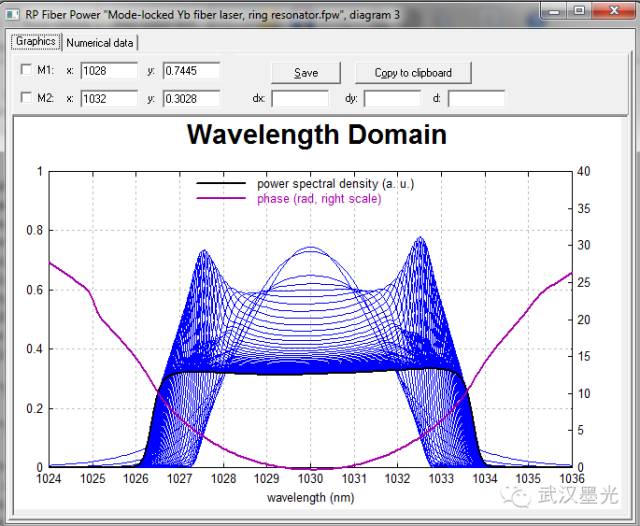

图3为波谱域的功率谱密度、谱相位。

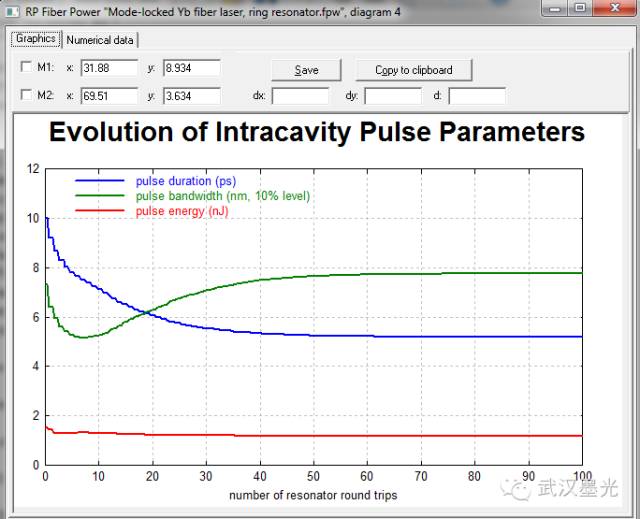

图4为100次往返后腔内脉冲参数的变化。

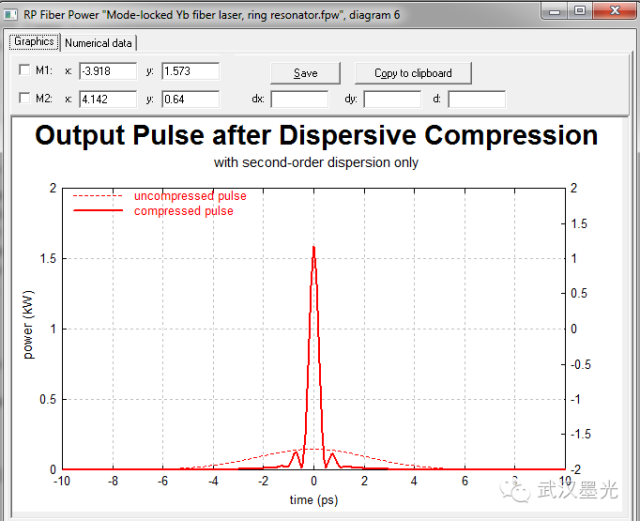

图5为色散补偿及自动优化二阶脉冲压缩后，输出脉冲功率。

Mode-locked fiber laser, linear resonator.fpw文件为线性谐振腔范例模型。
