解决方案

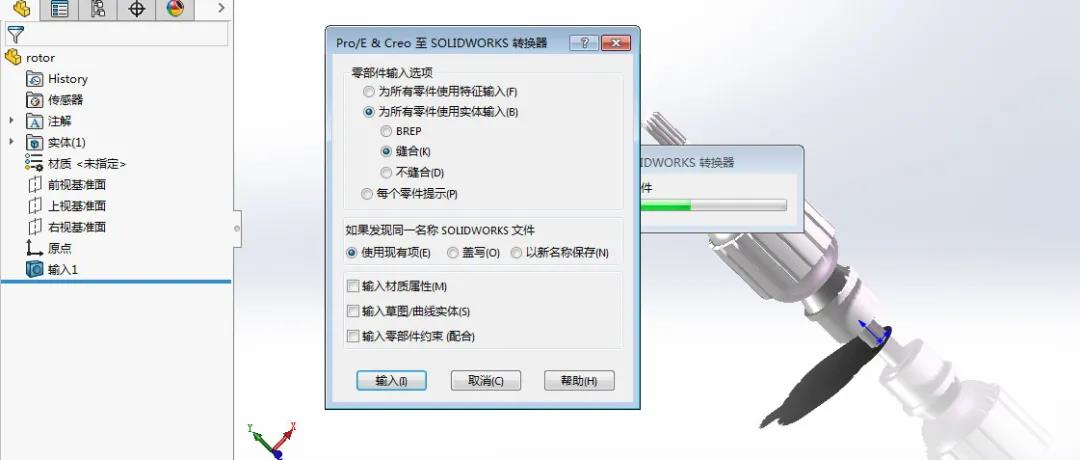

SOLIDWORKS软件支持直接读取Creo（或Pro/E）模型数据，也支持直接保存成Creo模型数据，从而实现了和Creo软件直接数据交互，而不必使用中间格式，实现的方式是使用“Creo 至 SOLIDWORKS 转换器”。

“Creo 至 SOLIDWORKS 转换器”支持输入Creo 零件或装配体文件为 SOLIDWORKS 零件或装配体文件，Creo 零件的属性、特征、草图和尺寸均支持输入，也支持自由曲线、线架图和曲面数据的输入。

当输入Creo装配体时，支持对单个零部件的输入控制，支持子装配体输入，支持输入装配体配合，除支持所有基本配合类型外，Creo的“曲面点”、“边线点”以及“曲面边线”配合都可以输入，但是Creo 高级运动约束（如“齿轮”配合等）不受支持输入。

目前支持Pro/ENGINEER 17 到 Wildfire 5、Creo/Elements Pro 5.0 和 Creo 1.0 到 3.0 版本数据输入。

其他关于“SOLIDWORKS可以直接读取Creo数据”的功能说明和注意事项，详见如下视频：

点击观看视频
