如何使用SOLIDWORKS制作工艺卡片 | 操作视频

工艺涉及专业广泛,情况复杂,加之每个企业的情况大相径庭,所以企业在工艺文件的制作上,区别比较大。大部分企业还是使用工艺卡片的形式,来完成工艺表达。今天介绍一种使用SOLIDWORKS来制作工艺卡片的方法。

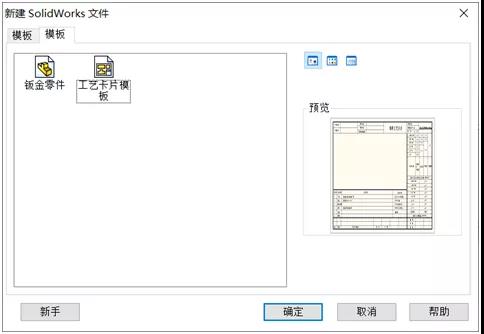

1.首先,我们应该根据具体的工艺要求来完成模板的制作,包括零件的属性分类、工艺卡片格式模板、总表模板等,完成模板制作后需要添加到指定位置。

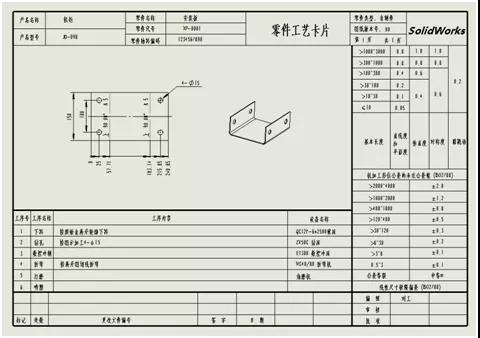

2.在工程图的环境下完成工艺信息的填写,并绘制工艺所需要的视图表达。

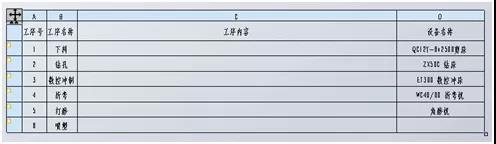

3.工序的内容除了使用固定的表格之外,也可以使用总表的方式,更加方便使用和操作。



感兴趣的工程师可以通过模板完成一页工艺卡片来试试。工艺文件制作完成后,另一个话题也很重要,就是工艺文档的延伸管理,使用了工程图,更加方便我们制作模板,规范工艺文件的格式,也方便了后续SOLIDWORKS PDM系统对工艺文件的管理、属性的提取以及后续环节的使用。
