配置是SOLIDWORKS软件不错的功能，它可以减少建模的复杂程度，节约建模时间，具有配置的模型如何生成工程图呢？下面将详细描述一下。

具有配置的零件在工程图里可以做如下工作：

·零件图视图切换不同配置，可以实现同一张工程图表现不同的配置尺寸及外形。
·特殊视图使用配置实现特殊效果，可以实现特殊视图的展示效果。
·系列零件设计表，可以实现一张工程图表现一系列零件的尺寸。

具有配置的装配体在工程图里可以做如下工作：

·装配体视图切换不同配置，可以实现同一张工程图表现不同的配置外形及尺寸。

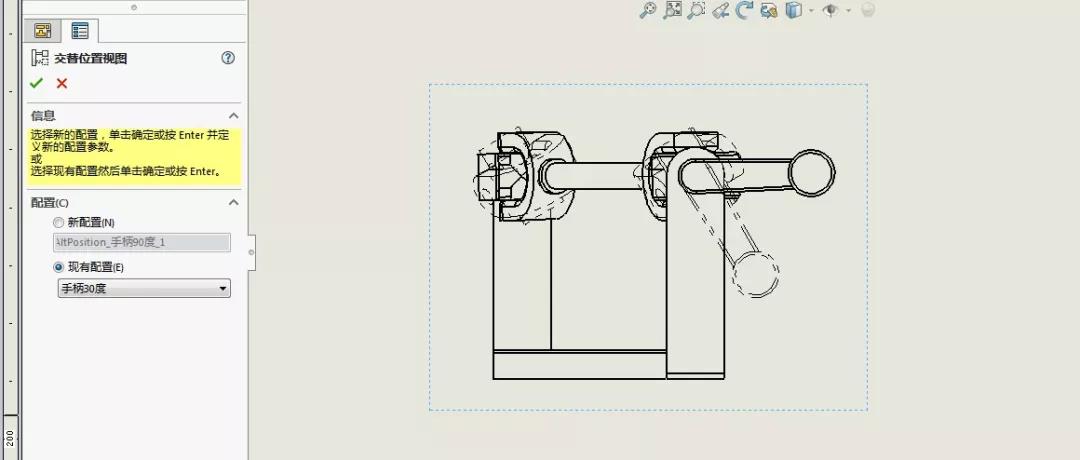

·装配体交叉视图配置，可以实现在同一视图里表现产品的极限位置。

其他关于“具有配置的模型如何生成工程图？”的功能说明和注意事项，详见如下视频：
