预留开口式电线，新增嵌入式报表，一键删除设备…电气设计新功能了解一下？

电气工程师在完成电气原理图设计的同时，还需要频繁地修改、导出各报表，使得大量时间浪费在重复性的手动工作上。即便如此，也无法保证百分百准确无误；电气设计部门和机械设计部门虽然在设计同一产品，但不同部门之间互相独立的设计工具使协同变得困难。那么如何提高电气工程师的设计效率？如何在协同中完成设计？

SOLIDWORKS Electrical为电气工程师提供高效准确的电气原理图设计的解决方案。同时，还提供多用户协作设计，使机械设计和电气设计得以在同一平台内进行。电气工程师在二维图纸中的电气设计，可以在机械工程师的三维空间结构中进行模拟布局，自动布线，计算线长，真正实现机电一体协同设计。

现在，SOLIDWORKS Electrical 2023全新升级，为用户带来全新体验。

SOLIDWORKS Electrical 2023中，我们允许项目中预留开口式电线，这些电线的连接信息及长度将完整的体现在连接报表中。

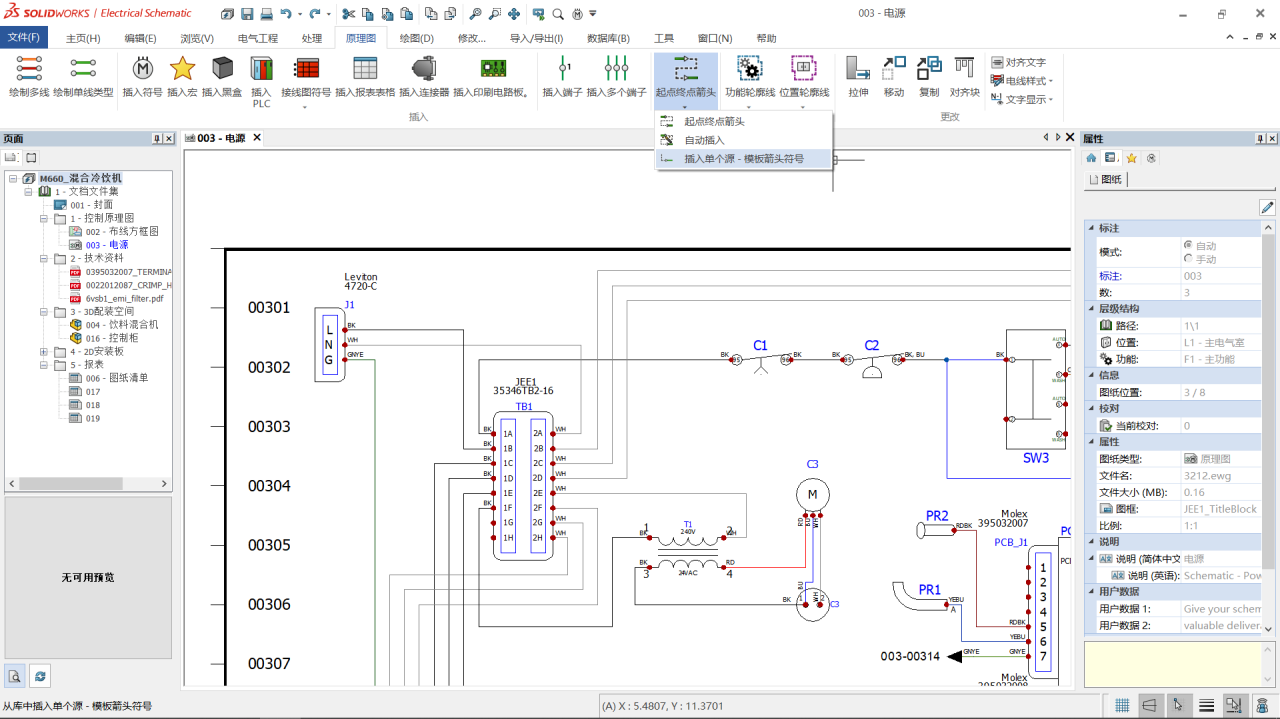

我们将更加方便地添加起点终点箭头符号，并可以自由的命名，通过名字进行关联，即使通过手动关联的起点终点符号，也可以在设计过程中添加名称，让设计更加方便快捷。

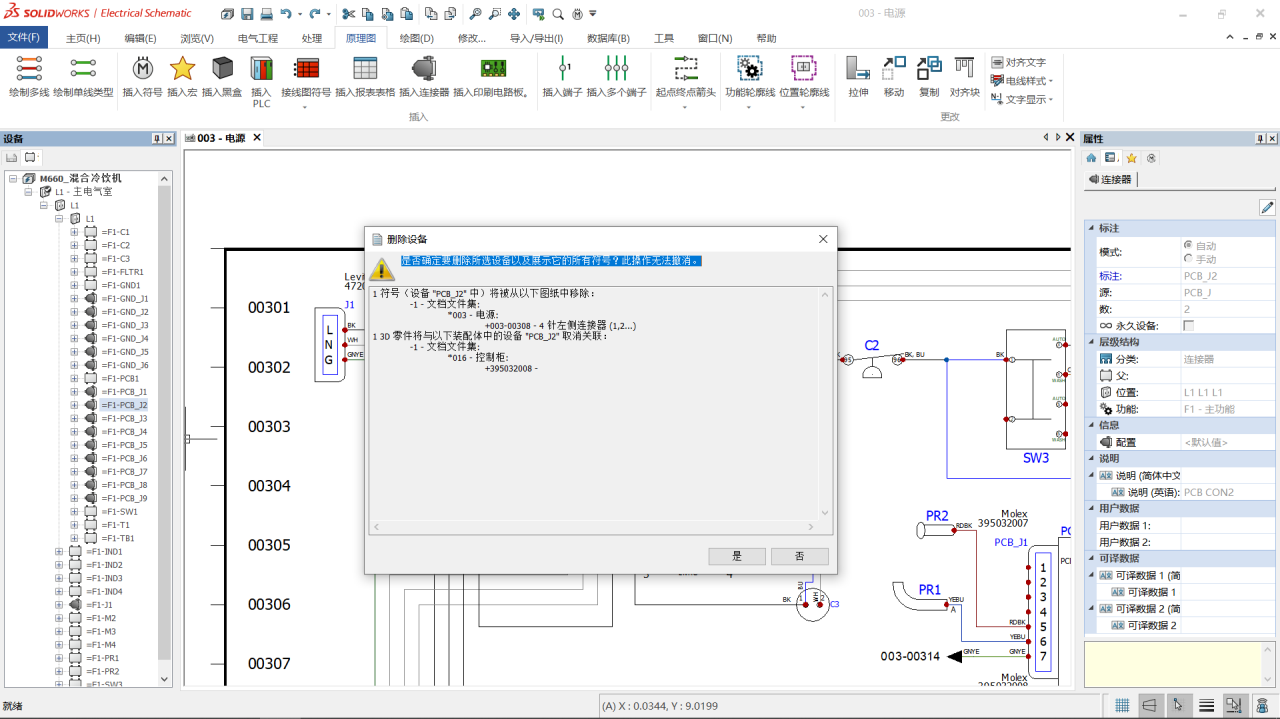

一键删除设备让设计更加轻松，我们删除设备不再需要搜寻设备使用的所有位置，仅仅需要从设备管理器中一键删除，并提示设备在原理图中使用的状态。

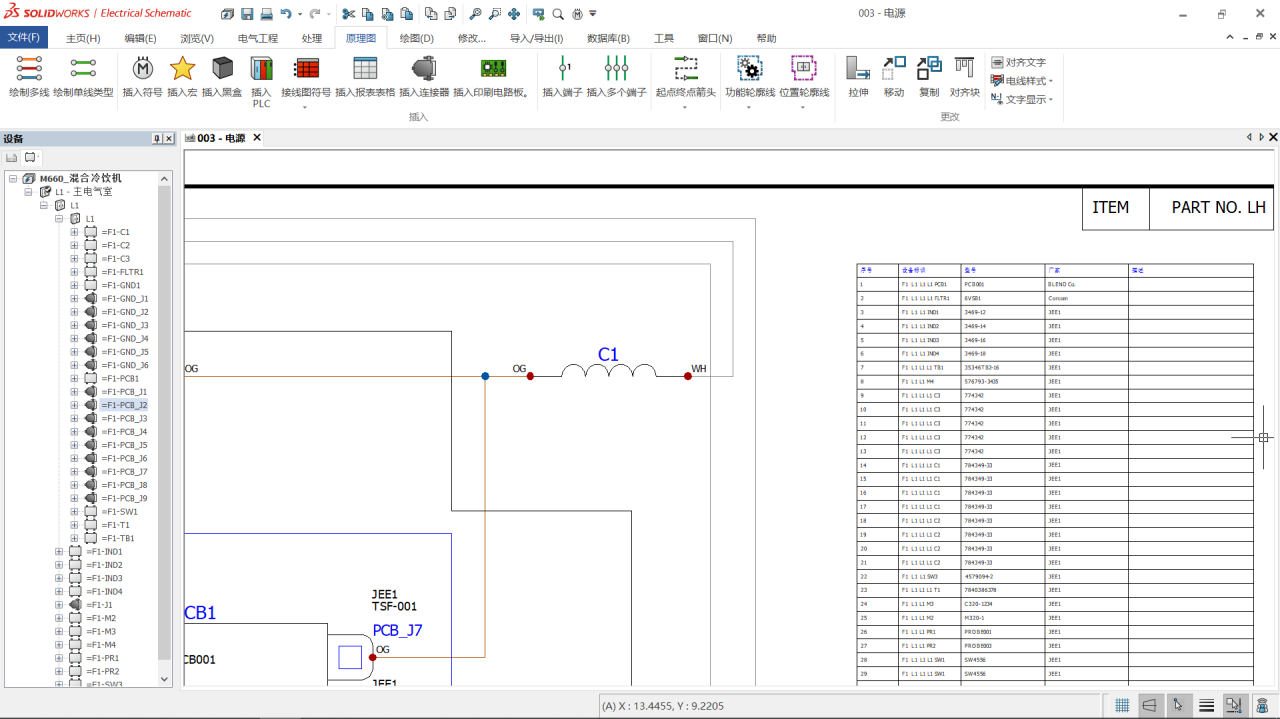

在SOLIDWORKS Electrical 2023中，增加了嵌入式报表，我们不但可以在原理图中插入原理图的统计列表，还可以在安装板图中插入箱柜清单，满足不同设计需求。

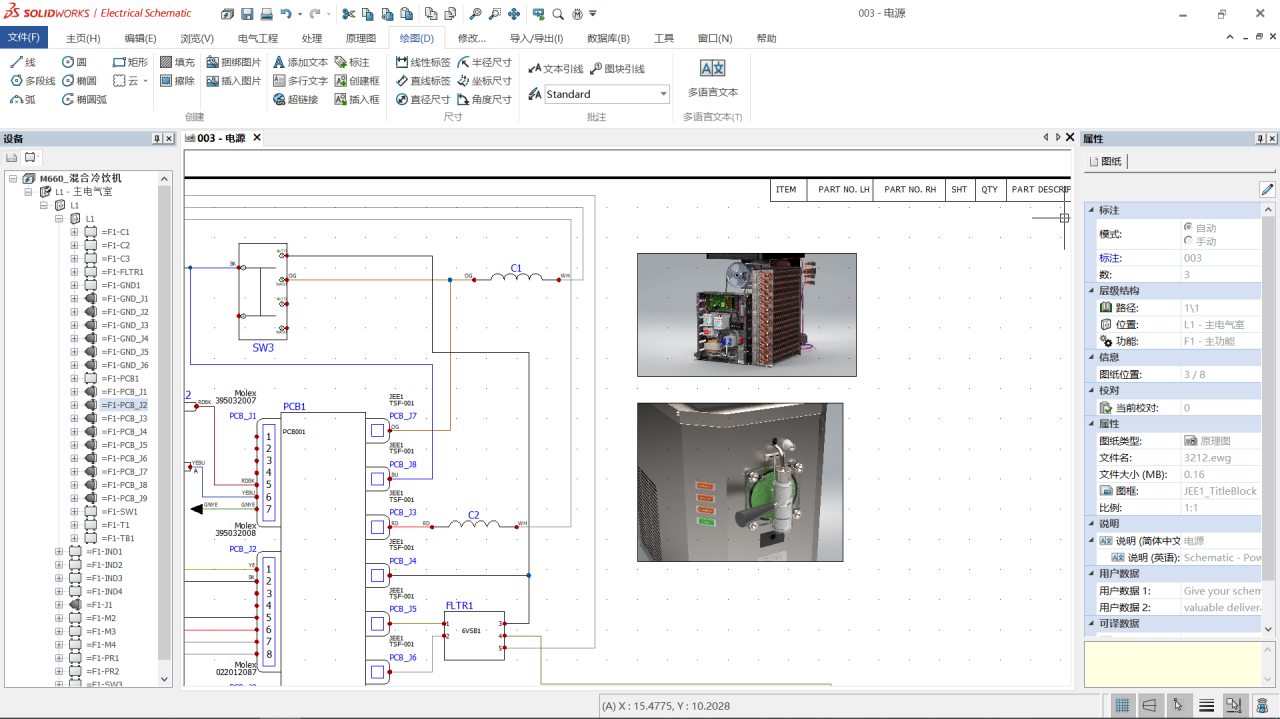

新功能支持多种图片格式（PNG、JPG和TIFF），这样就不需要先将图像转换为位图而降低很多分辨率。

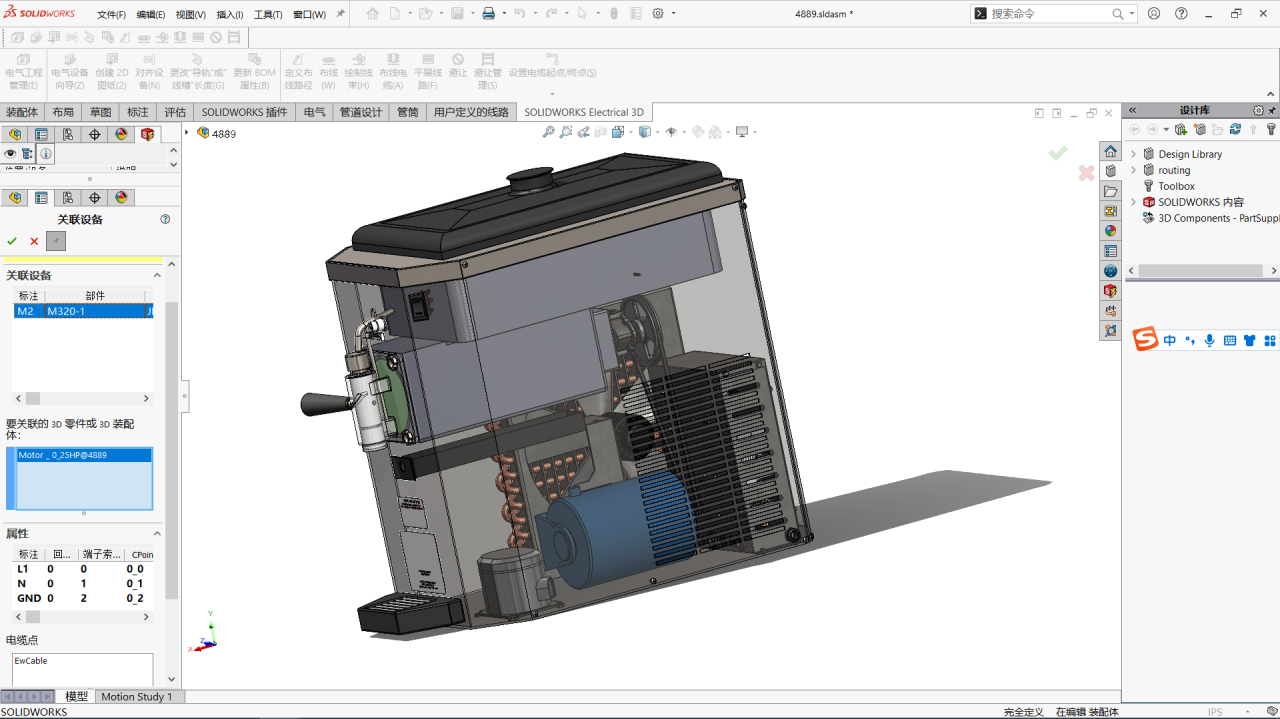

SOLIDWORKS Electrical 3D中，电气设备管理器进行了增强，显示隐藏设备时，我们可以展开和折叠，已关联和未关联设备图标变得更加智能。关联设备时，不但可以在一个窗口进行多个设备关联，还可以看到更多的设备属性，让关联更加便捷。同时，2D的数据可以自动传输到3D模型中，特别是有些参数，例如质量参数，这让我们轻松得出整个设备的重量。

SOLIDWORKS Electrical 2023 再次为用户带来了高效的设计体验，并增加了更多本地化的功能。
