仿真再升级!这些高阶仿真在云端进行更高效

SOLIDWORKS Simulation是一款简单易用的设计仿真软件,通过与SOLIDWORKS无缝集成,可以快速准确的得到静应力、频率、屈曲、疲劳等分析结果,验证产品性能。但是随着产品不断更新和设计需求不断变化,有时工程师需要进行更加复杂的分析,例如碰撞,断裂,这时候就需要借助更加高级的仿真工具—3DEXPERIENCE Works来完成。

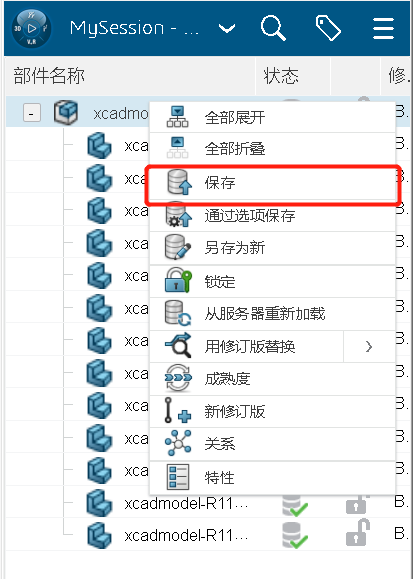

在SOLIDWORKS 2023中实现与云端3DEXPERIENCE Works连接非常容易,只需要在右侧插件中保存,即可将数据上传到云端,用于后续分析。除了三维模型以外,在SOLIDWORKS Simulation里设置好的仿真算例中的边界条件和材料模型也可以同时上传,工程师不需要在云端分析工具中再设置一遍,很好的节省了时间,提高效率。

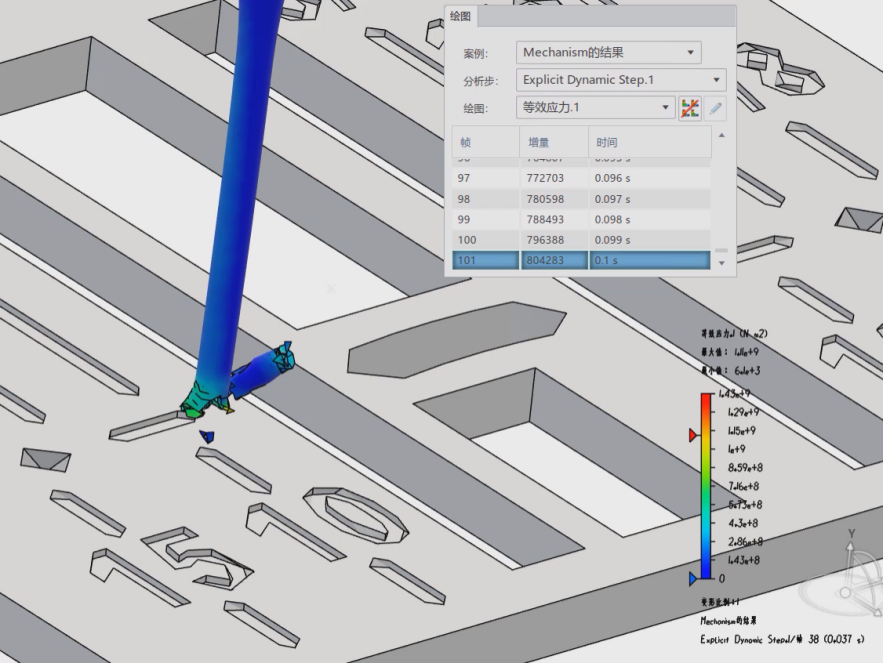

对于上传到云端的仿真设置,只需要简单的修改一下就可以运行求解得到结果。如果要进行更复杂工况的分析,例如要分析缝纫机断针引起的动态响应,可以在3DEXPERIENCE Works中对应添加显式动力学分析并补充材料损伤模型,其他边界条件沿用上传的结果即可。3DEXPERIENCE Works在求解结果的时候可以调用云端计算资源,目前最高支持144核并行求解,能很好的节省本地计算成本,提高计算效率。计算完成后,可以在结果选项中查看缝纫机针接触底板折断的情况。

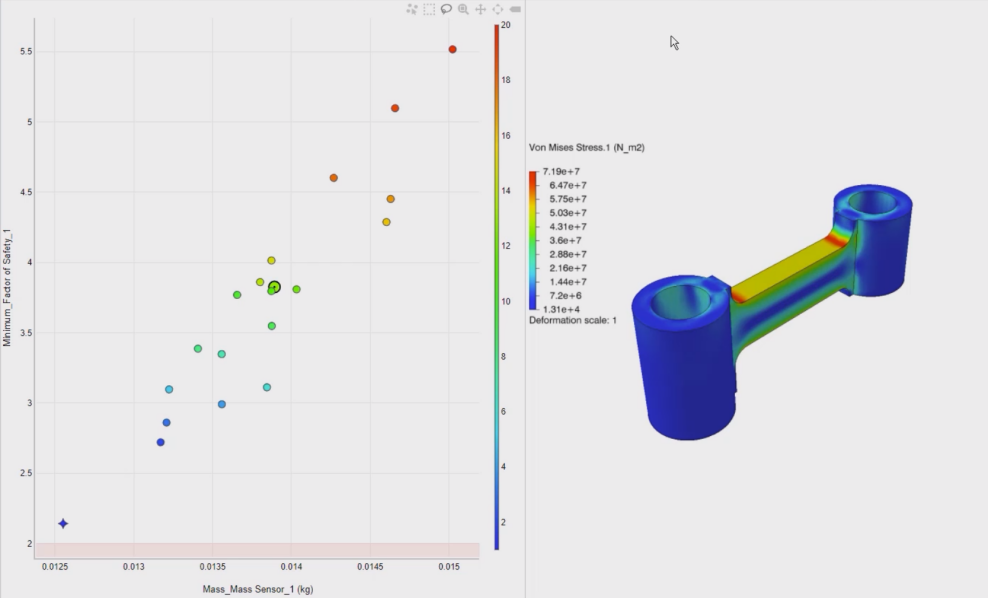

尺寸参数优化是工程师做产品优化经常用到的功能,在SOLIDWORKS 2023中,工程师可以将感兴趣的尺寸定义为参数,并在3DEXPERIENCE中的一项新的参数设计研究中选择它们。例如针对缝纫机连杆,以最小化质量为目标,3DEXPERIENCE Works可以快速生成设计图表,对应多种可选设计方案,帮助工程师确认最佳设计。


当然,这种快速的产品性能验证和设计优化并不仅限于结构分析,同样适用于流体、模流、电磁和运动学研究。3DEXPERIENCE Works高级模拟功能将帮助您从各个方面重新扩展产品研发思路。
