SYNOPSYS 光学设计软件课程一: 输入透镜文件

SYNOPSYS有多种建模方式：1.有一个可用于输入透镜数据的spreadsheet电子表格；2.通过命令行；3.通过三维化的图形界面。此案例中使用命令行这种建模方式，因为使用键盘更快更容易。例如下列示例所示：

程序打开后，在命令窗口（CW）中输入，

EE

这将打开Excellent Editor，您可以在宏编辑器中输入以下内容：

    RLE
    ID EXAMPLE SINGLET
    OBB 0 5 12.7
    UNI MM
    1 RD 100 TH 5 GTB S 'N-BK7'
    2 RD -100 YMT
    3
    END

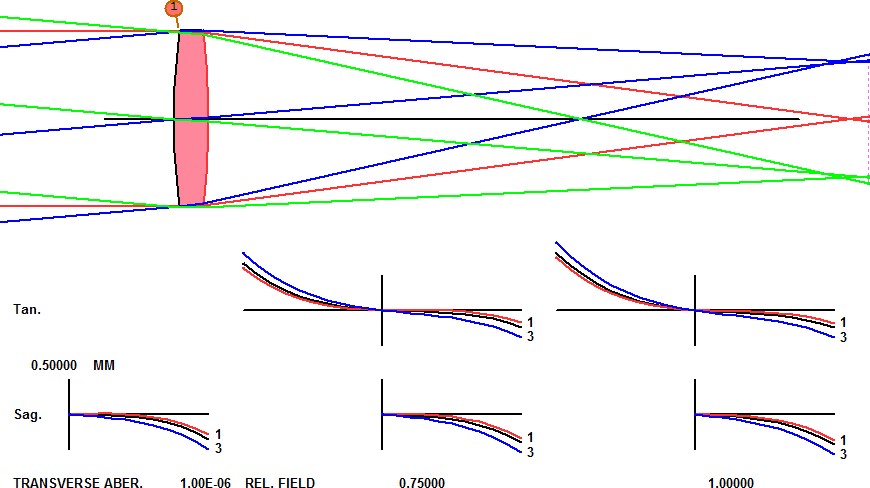

单击运行按钮， ,然后单击顶部工具栏中的PAD按钮，或输入PAD。透镜视图将与TAP光扇图一起显示。

除了声明物面坐标的OBB行之外，RLE文件中的命令是很直观的。这三个参数给出了入射边缘光线角度UA（对于无限远物体为零），5度半视场角度UB和半孔径YA值为12.7mm。这些都可以在菜单MPW（Menu, Pupil Wizard）和MOW（Menu, Object Wizard）中进行了解释，请查看这些内容。您可以在 “教程手册”中找到他们的详细说明。

有些人喜欢使用SpreadSheet输入透镜数据，您可以使用SPS命令打开它。但要输入这个简单的单透镜，必须执行不少于17次的包括鼠标点击和输入参数的操作。我们发现如上所示的输入速度，将比使用EE编辑器输入参数的速度要快很多倍。其他程序的用户有时会认为SpreadSheet应该一直打开 - 但是一旦你学会了如何使用代码输入，你就不会再用之前的输入方法了。如果需要使用SpreadSheet，使用命令SPS即可打开，使用完成之后再关闭它。

上面的屏幕截图显示了与WS交互的SketchPad显示，如果您的显示发生变动，只需单击PAD工具栏上的按钮即可恢复默认显示设置。 PAD是程序的主要图形界面，它可以显示透镜轮廓图，透视图，近轴图，光扇图，OPD扇，像散曲线或点列图的任意组合。探索浏览PAD工具栏上的按钮以了解如何使用这些图。

让我们来看看这个性能不是很好的透镜的像质如何？

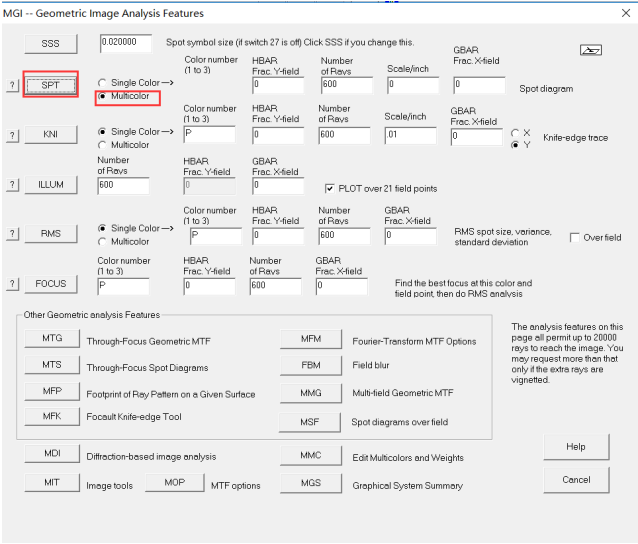

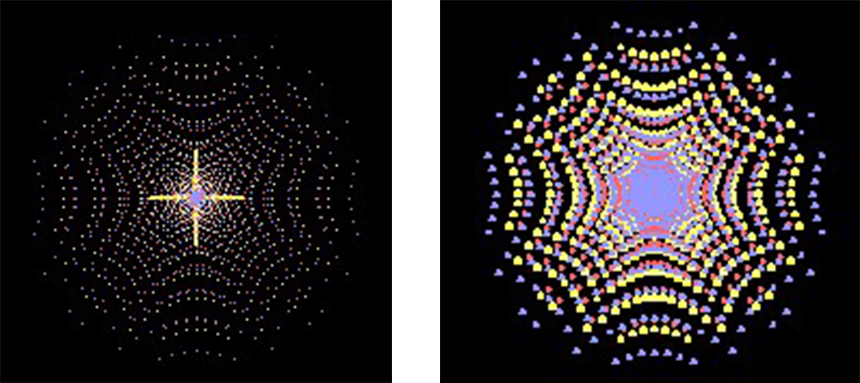

输入MGI以打开“几何图像”菜单，在“SPT”部分中选择“多色”选项，然后单击该按钮。点列图显示在左下方。

现在只需按Enter键，MGI对话框将再次打开1。单击开关按钮并关闭开关27。现在再次单击SPT按钮。出现下方右侧的图片。

模式开关会影响程序的工作方式，您可以尝试使用它们，来学习如何根据需要自定义程序。（单击顶部菜单栏中的EZ Menus项，您可以打开导航对话框。）

现在在CW中输入，

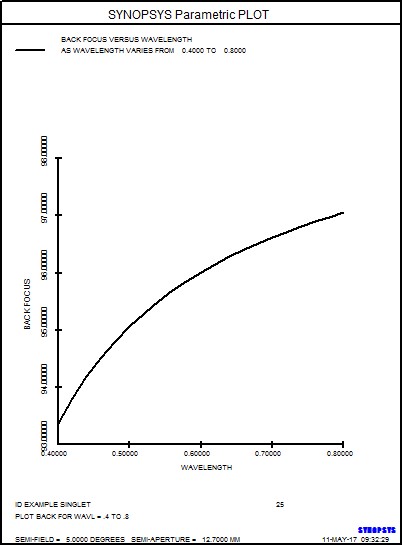

    PLOT BACK FOR WAVL = .4 TO .8

这显示了后焦如何随波长变化。（输入命令或AI句子后，您必须按Enter键。）

您刚刚输入了AI或人工智能功能能识别的英语句子。我们将在后面的课程中经常使用它。
