SYNOPSYS 自动设计一组真实镜头

概述

• 运行ZSEARCH

• APS固定光阑

• AED自动元件删除

设置工作目录

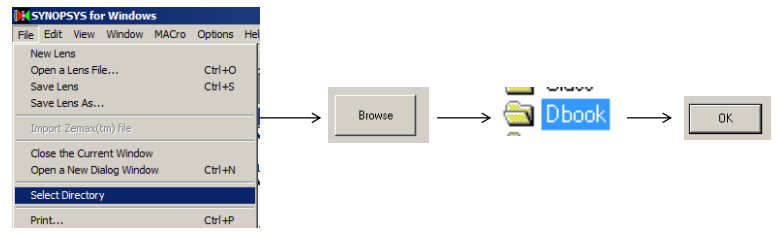

选择Dbook工作目录

运行ZSEARCH

点击Open MACro按钮打开C21M1.MAC

点击Run按钮

运行ZSEARCH_OPT.MAC，模拟退火(55, 2, 50)

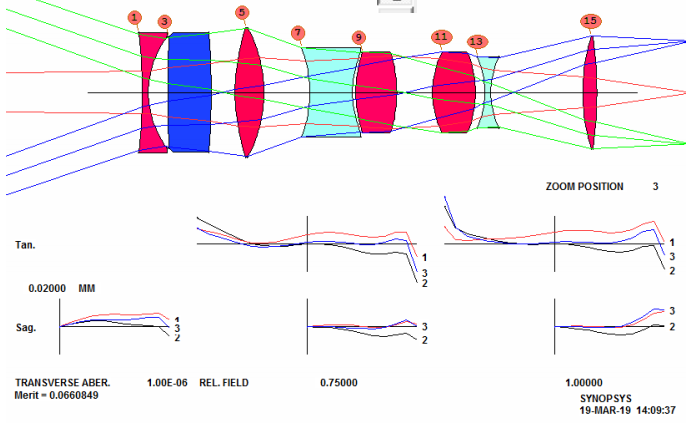

透镜在变焦位置3

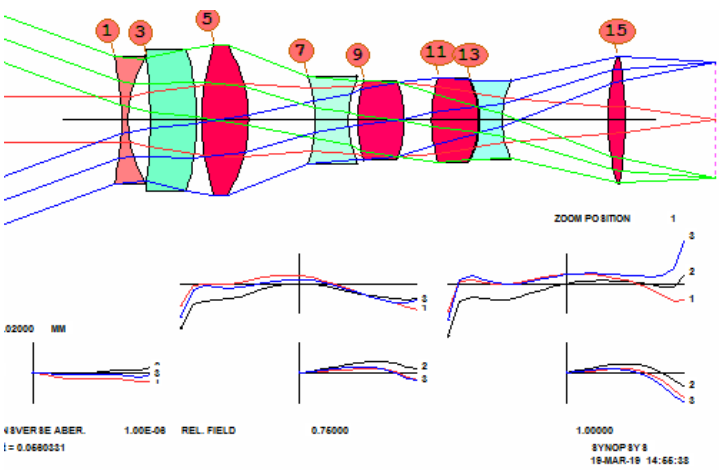

• 点击右上角Zoom 3按钮

固定光阑在表面10

在Command Window中输入WS

在WorkSheet中输入如下命令并点击Update APS -10 CSTOP WAP 2

运行ZSEARCH_OPT，模拟退火(55, 2, 50)

AED自动元件删除

在PANT文件前加入AED 4 QUIET 1 123

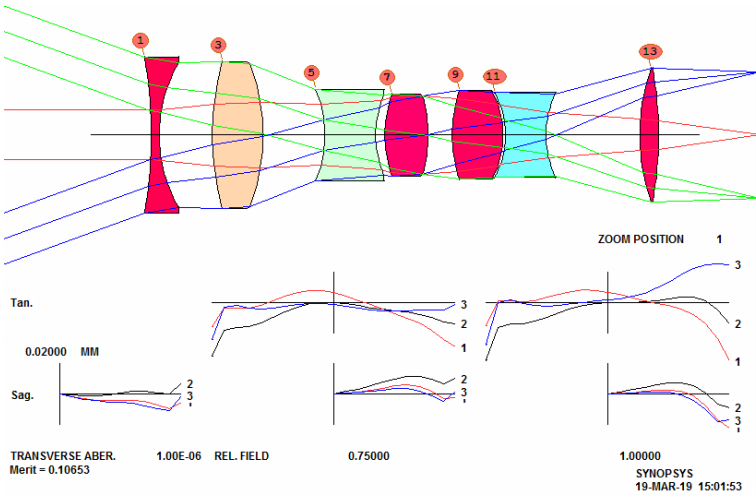

运行ZSEARCH_OPT.MAC

点击Yes，注释掉AED行，再次优化并模拟退火

总结

本例讲述了运行ZSEARCH设计变焦镜头，以及APS固定光阑，AED自动元件删除。

*

*

*

*

*

*

*
