SYNOPSYS高难度的优化挑战

概述

C18M1.MAC优化

优化过的镜头全视场 MTF

ADT使透镜变厚

MRG真正玻璃

PGA查看玻璃属性

XCOLOR检查波长透过率

设置工作目录

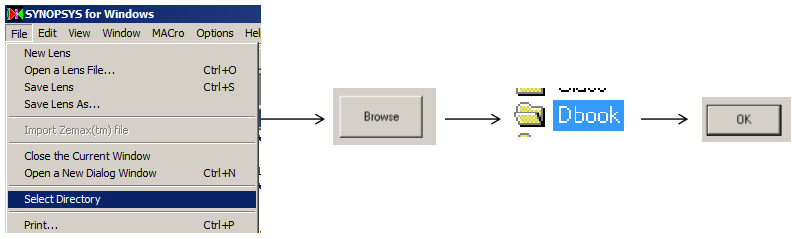

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第18章

第一次优化

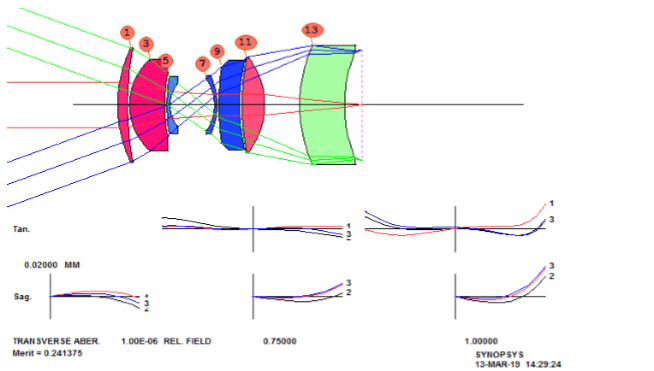

点击Open MACro按钮，打开C18M1.MAC , 点击Open，点击Run按钮 ,这种镜头非常棒，但有些透镜太薄了。必须解决这个问题。

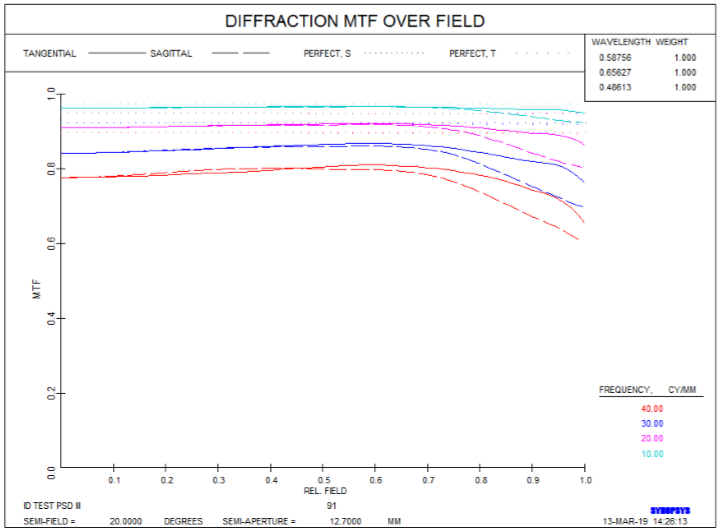

优化过的镜头全视场 MTF

ADT使透镜变厚

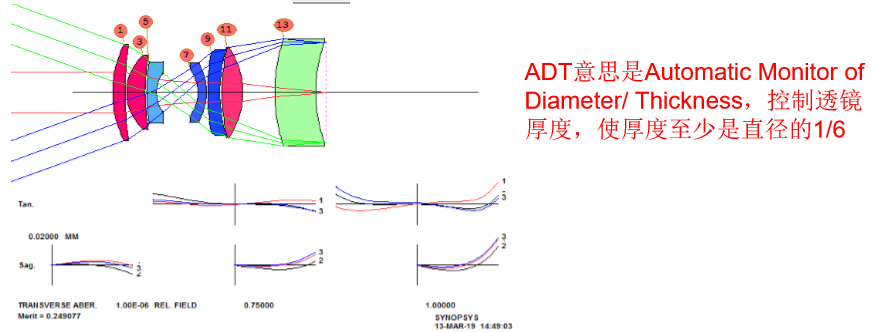

复制PANT到第一个SYNOPSYS 50命令 • 点击New MACro Window按钮粘贴。添加命令ADT 6 1 10到AANT部分。点击Run按钮，模拟退火(55, 2, 50)

MRG真正玻璃

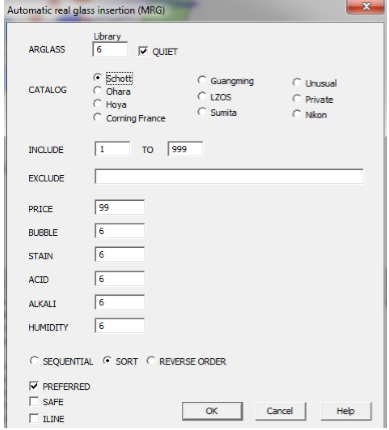

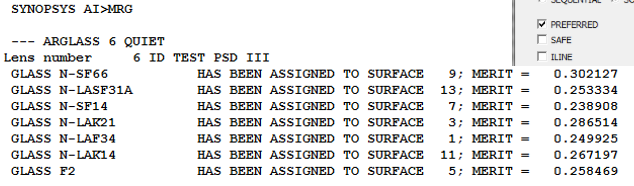

MRG,选择Schott,选择SORT,MRG意思是Menu, Real Glass。

PGA查看玻璃属性

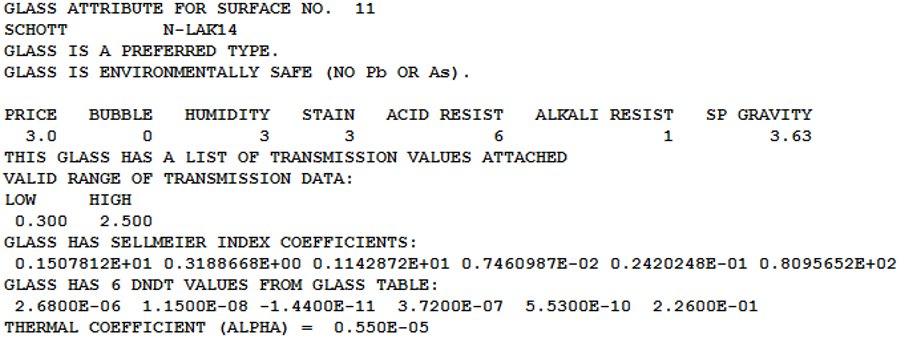

PGA ALL，PGA意思是Print Glass Attributes，打印玻璃属性

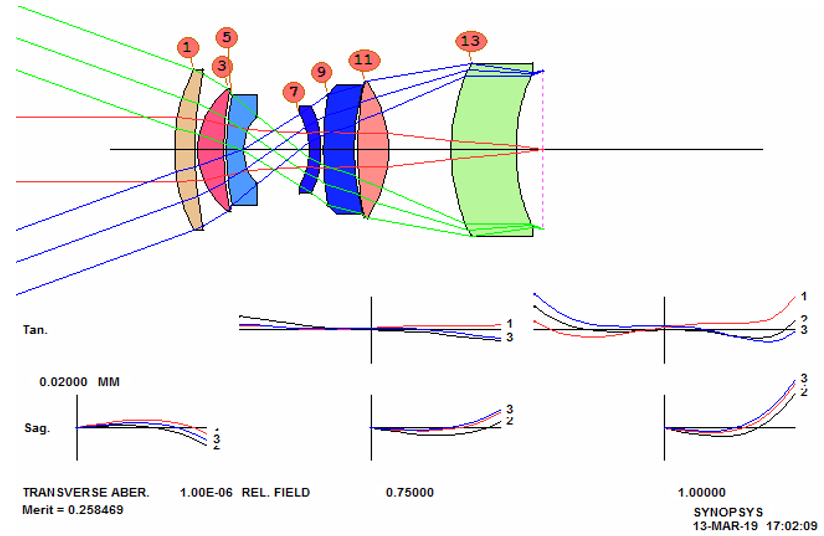

带真正玻璃最后的透镜

XCOLOR检查波长透过率

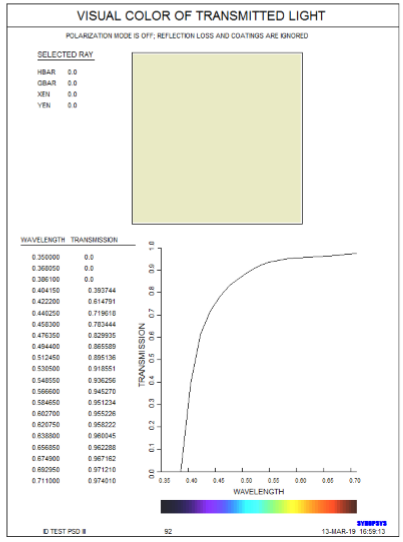

XCOLOR，通过镜头传输的颜色，在光谱的蓝色区域中的吸收导致透射光束看起来有点黄色，这可能是个问题。

总结

在第 7 章中，设计了一个从平面平行表面开始的七片透镜镜头，展示了PSD III 优化算法的速度。在本课程中，从相同的系统开始 - 但在这种情况下，在四个视场点获得高MTF，并将目录玻璃类型替换为真正的玻璃模型。本例讲述了ADT使透镜变厚，MRG真正玻璃，PGA 查看玻璃属性，XCOLOR检查波长透过率
