概述
C10L1.RLE透镜的三阶像差
THIRD三阶像差参数
C10M1.MAC优化后三阶像差
三阶像差结论
降低公差灵敏度
THIRD SENS降低公差灵敏度参数

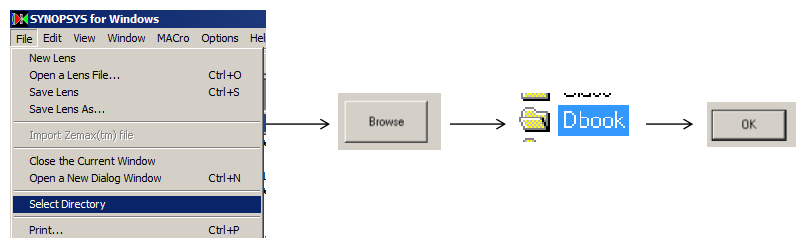

设置工作目录
选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第10章

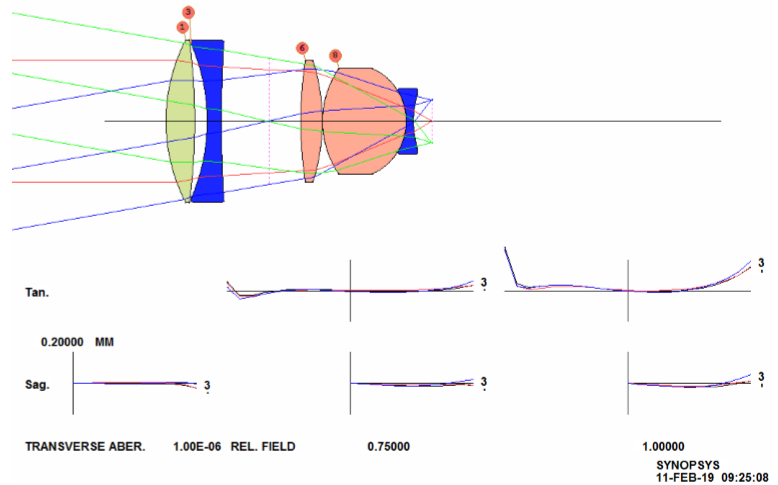

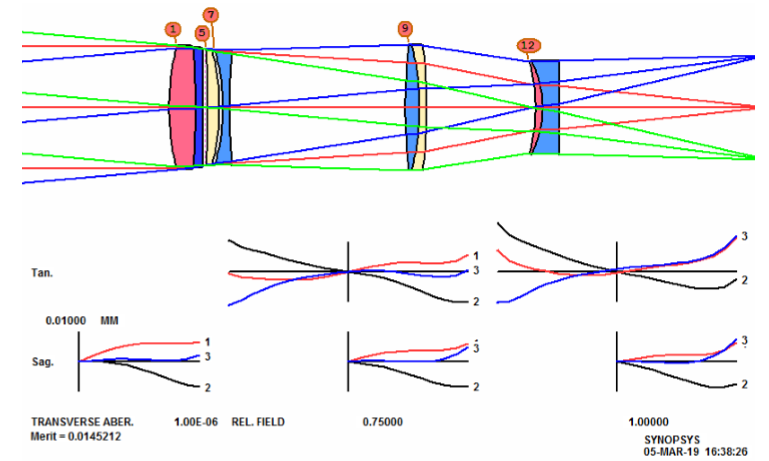

二维图
FETCH C10L1.RLE
三阶像差

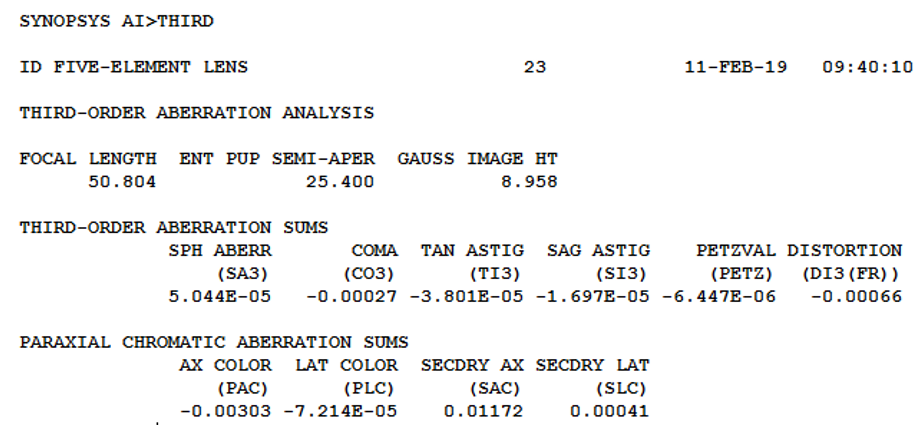

THIRD
三阶像差参数
SA3是三阶球差
CO3是子午彗差
TI3是子午象散
SI3是弧失象散
PETZ是Petzval场曲
DIS(FR)是畸变
PAC主要轴向色差
PLC主要横向色差
SAC次要轴向色差
SLC次要横向色差
优化
点击Open MACro按钮
打开C10M1.MAC，点击Open
点击Run按钮
三阶像差

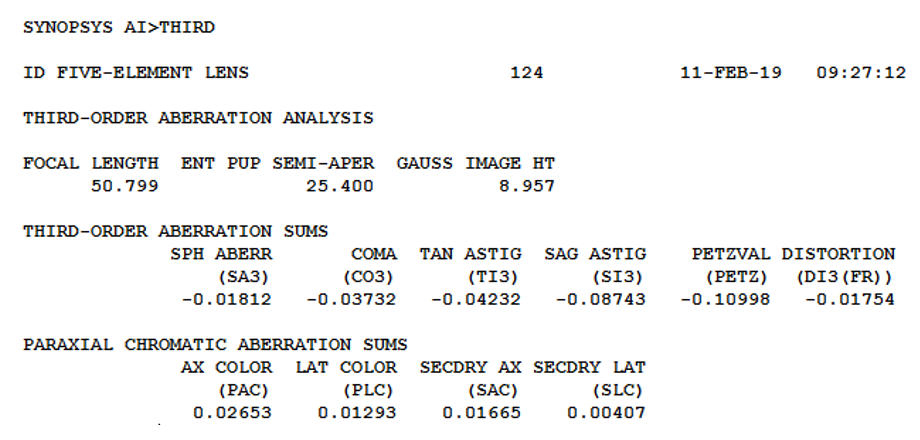

THIRD
UMC求解表面6的曲率半径，0.1111是0.5/4.5，4.5为F/number，负号是因为边缘光线在像平面下降。
三阶像差结论
更大的三阶像差提供更好的透镜。
在像差平衡方面，不要试图猜测程序。
当你设计一个镜头时，你通常只关心两件事： 图像是否清晰，是否在正确的位置？
降低公差灵敏度

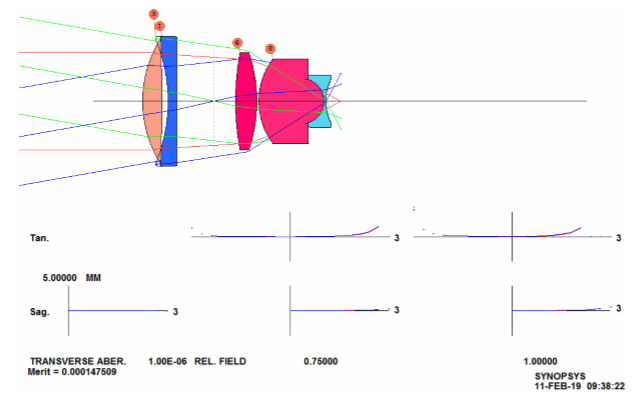

FETCH C10L2
THIRD SENS

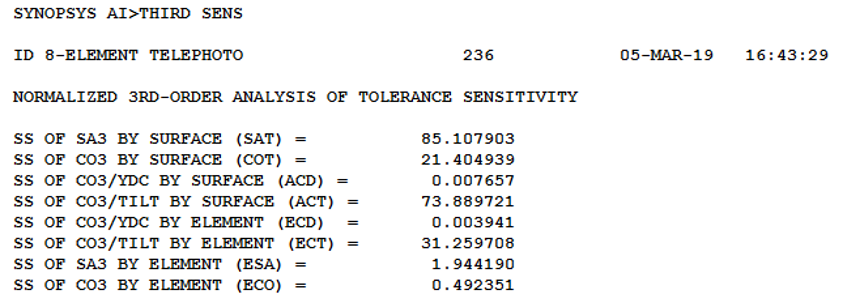

THIRD SENS
SENS的意思是程序将评估某些像差组合，其中一些显示像差对倾斜或偏心的敏感性。这些数据提供了一种降低系统公差灵敏度的方法。
参数含义
SAT 表面对球差的贡献的平方和 SA3
COT 每个表面对彗差 CO3 贡献的平方和
ACD 每个表面偏心时 CO3 变化量的平方和
ACT 每个表面倾斜时 CO3 变化量的平方和
ECD 每个元件偏心时 CO3 变化量的平方和
ECT 每个元件倾斜时 CO3 变化量的平方和
ESA 元件对球面像差的贡献的平方和 SA3
ECO 元件对彗差， CO3 贡献的平方和
优化ECD
点击Open MACro按钮
打开C10M2.MAC，点击Open
在AANT文件中加入命令行M .001 100 A ECD
M意思是Minimize，最小化 到目标值0.001，权重为 100，添加ECD
点击Run按钮
点击Simulated Annealing按钮

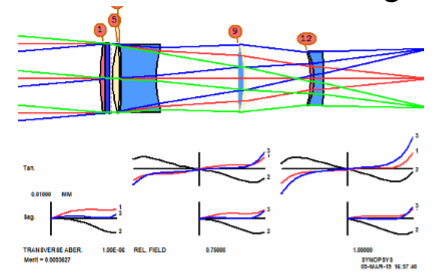

优化后公差灵敏度

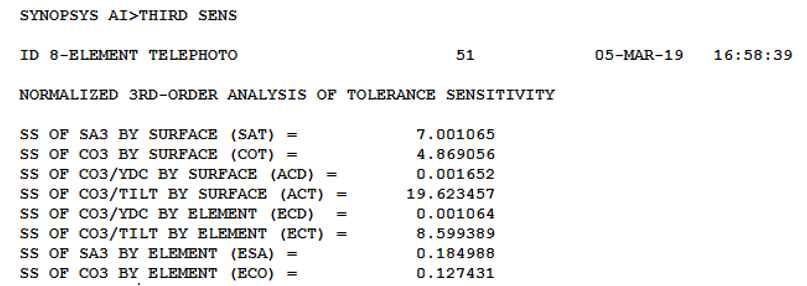

THIRD SENS
尽管我们只针对 ECD，但 THIRD SENS 返回的 所有值都发生了变化。
现在的公差要宽松得多，尽管这对加工厂商来说 仍然是一个挑战。

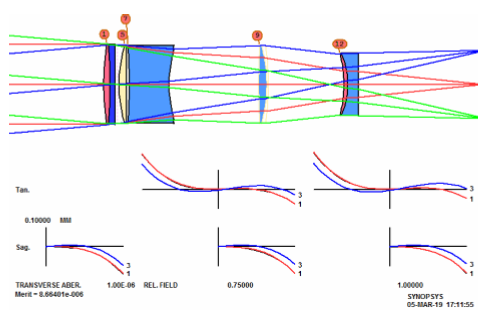

控制ACT
我们将 ACT 的值定为值 7.0
删除ECD命令行，添加M 7 1 A ACT
M意思是Minimize，最小化 到目标值7，权重为1，添加 ACT
点击Run按钮
。
点击Simulated Annealing按钮
。
总结
本例讲述了三阶像差和降低公差灵敏度。
更大的三阶像差提供更好的透镜。
在像差平衡方面，不要试图猜测程序。
当你设计一个镜头时，你通常只关心两件事：图 像是否清晰，是否在正确的位置？
