牛顿望远镜二维图和三维图
Display功能
TFAN子午光扇分析
MIT图像工具
SEL按钮
CAP清除孔径程序
MFP足迹图
开关21
MTF调制传递函数
设置工作目录

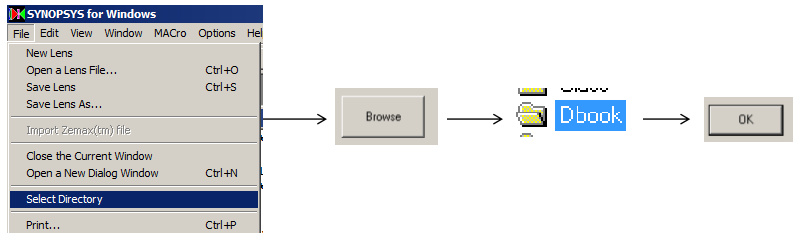

选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第8章
牛顿望远镜
FETCH C8L1
点击
按钮，然后点击PAD按钮
3D图形
点击Rotating Drawing按钮
观察3D图形。
Display功能
在PAD菜单栏, 选择‘Display2’, 点击数字2
点击 PAD Bottom按钮

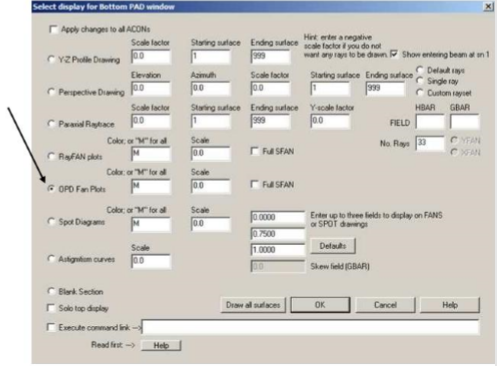

A选择OPD Fan Plots
点击OK
同样的道理，也可以选择数字3,4,5显示不同的图形。
Display功能
在PAD菜单栏, 选择‘Display3’, 点击数字3
点击 PAD TOP按钮
选择Perspective Drawing
点击OK
PAD TOP和PAD BOTTOM将一页分成上下两半 部分显示不同图形
Display1-5将不同图形显示在不同页
MRR(Menu, Real-ray Raytrace)
OPD !下一个命令将是OPD模式

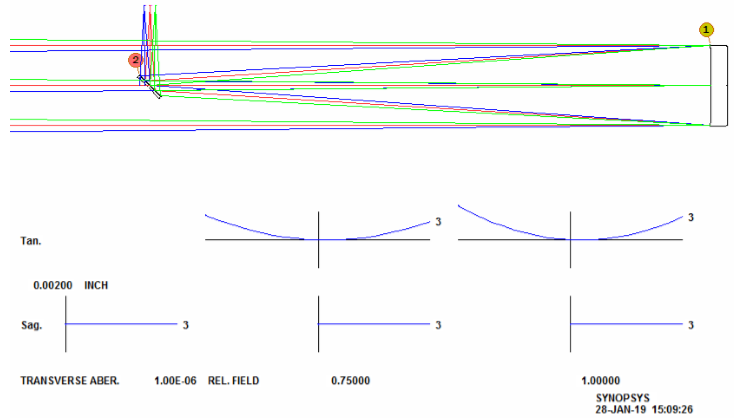

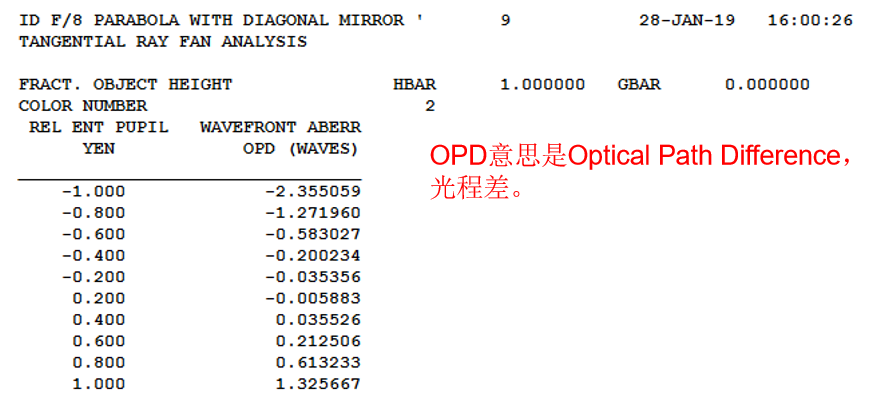

TFA 5 P 1 !tangential fan，5条光线，主色，全视场
图像工具
Type MIT

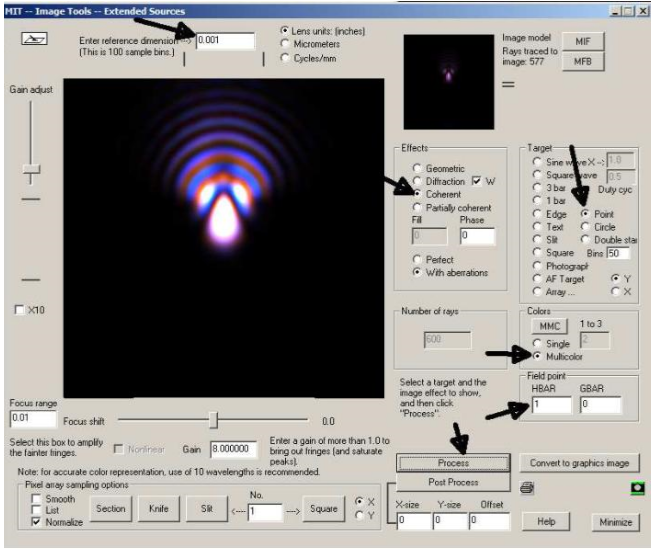

MIT是图像 工具(Menu, Image Tools)
SEL按钮
关闭 MIT对话框
点击 ‘Checkpoint’ 按钮
设置检查点
打开 WorkSheet 按钮
实施如下操作
如下图箭头处选择整个数字, 点击 ‘SEL’ 按钮 此滑块控制该数字串，向左向右拖动滑块，观察PAD显示
清除孔径程序

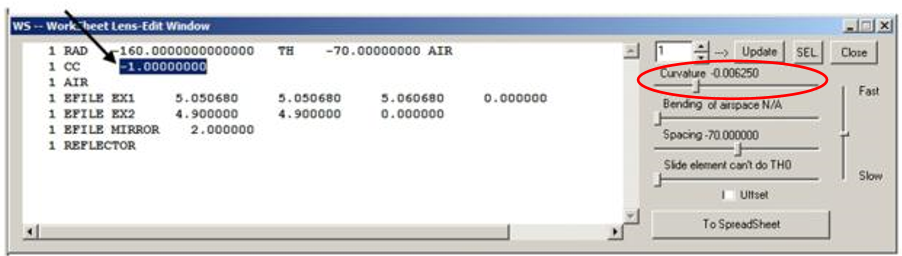

选择第一个面，在WorkSheet中输入 1 CAI 1.4
CAI的意思是Clear Aperture, Inside
点击 ‘Update’ 按钮

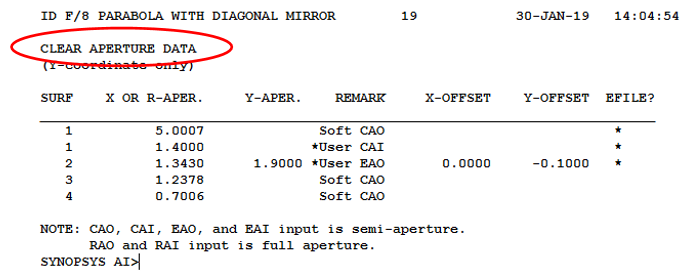

在Command Window中输入 CAP
CAP的意思是Clear Aperture Programs
足迹图
MFP
MFP的意思 是足迹图 (Menu, Footprint Plots)
开关21
按

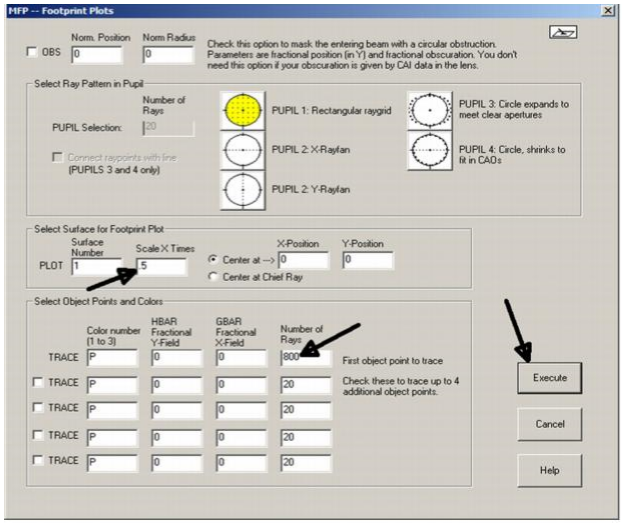

点击 ‘Switches’ 按钮

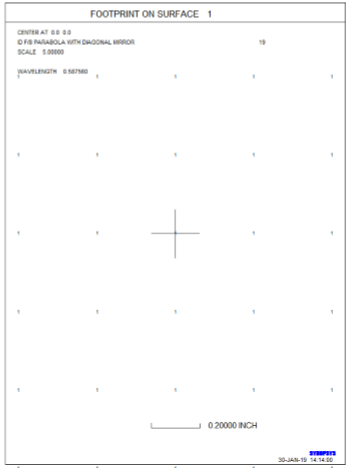

打开switch 21，渐晕光线的表 面数显示在足迹图上
点击 ‘Apply’
点击‘Execute’
调制传递函数
在Command Window中输入命令MOP
MOP的意思是Mtf OPtion
选择MTF中的‘Multicolor’选项

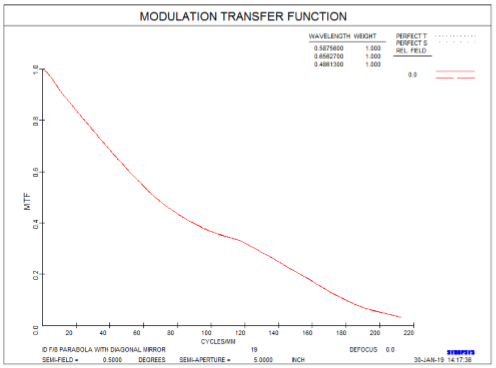

点击 ‘MTF’ 按钮
MTF的意思是调制 传递函数
总结
本例讲述了牛顿望远镜二维图和三维图，Display功能，TFAN子午光扇分析，MIT图像工具，SEL按钮，CAP清除孔径程序，MFP足迹图，开关21功能，MTF调制传递函数。
