多模光纤内光束的特性(模式分布的模拟)

文件:Fiber launch

该程序模拟了几种导波模式下光纤内光束的传输特性。采用高斯光束入射,可与纤芯偏移,也可相对光纤轴向倾斜入射。此程序计算了所有模式的振幅分布,也可有效计算光纤输出端的强度分布。除各输出模式功率的计算之外,也可获得以下图形:

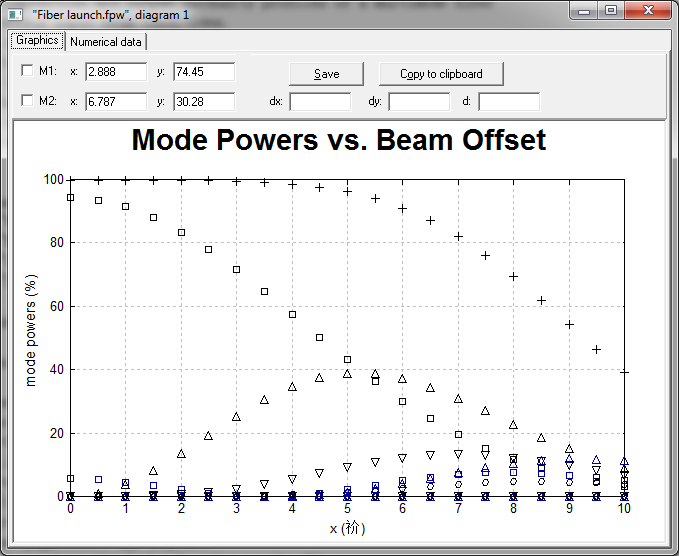

图1为各导波模式的功率与入射光束位置的关系。

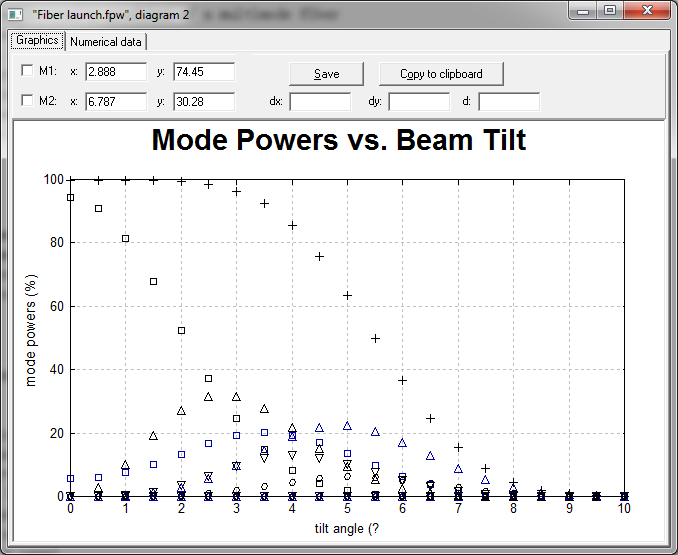

图2为个导波模式的功率与光束斜入射角的关系。

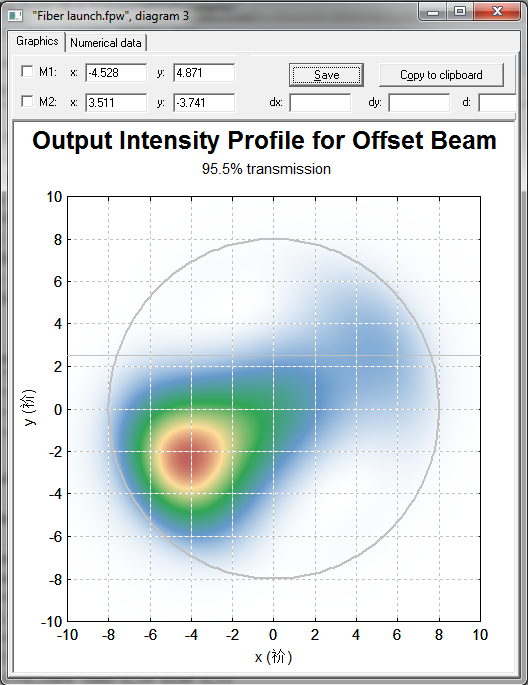

图3为给定光束偏移量下输出光束的强度分布。

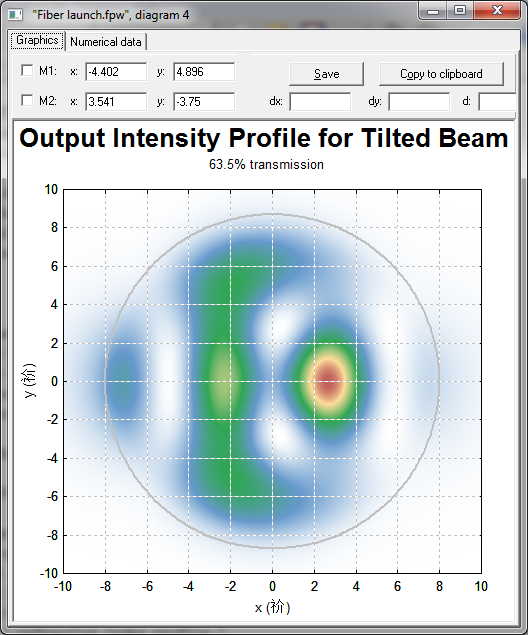

图4为给定光束斜入射角下输出光束的强度分布。
