概述
添加注释
添加箭头
颜色注释
添加左边和右边斜条
删除注释
自动添加注释字符串到公差图
注释3D图

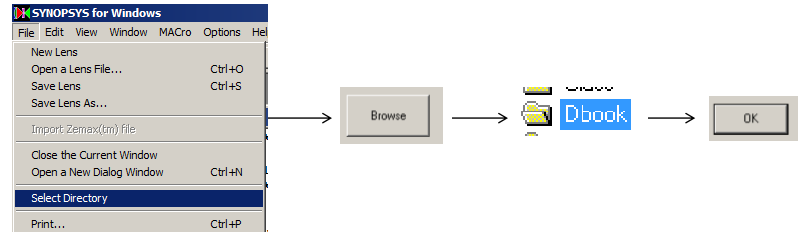

设置工作目录
选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第32章
添加注释

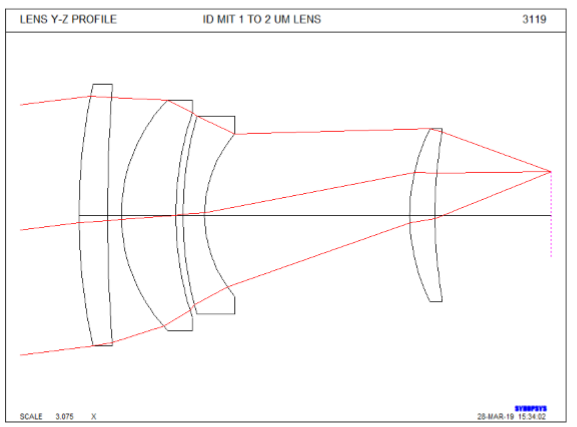

FETCH 1
DWG
询问AI
点击 Graphics Window中Annotate按钮
点击Annotation editor最左边按钮

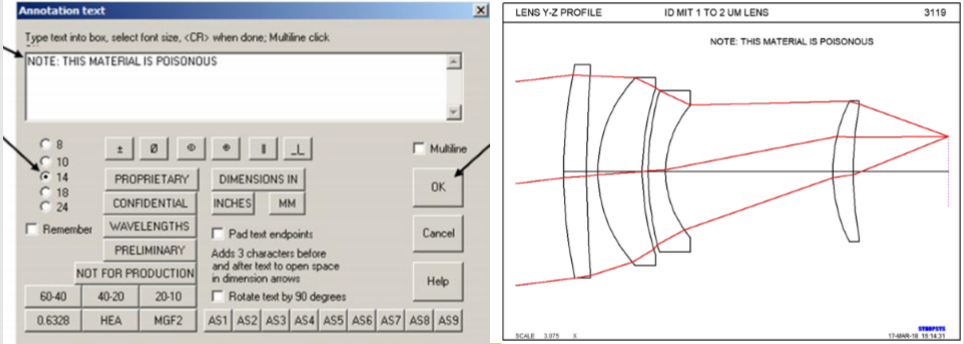

点击透镜3上方的空白区域，按下图填写

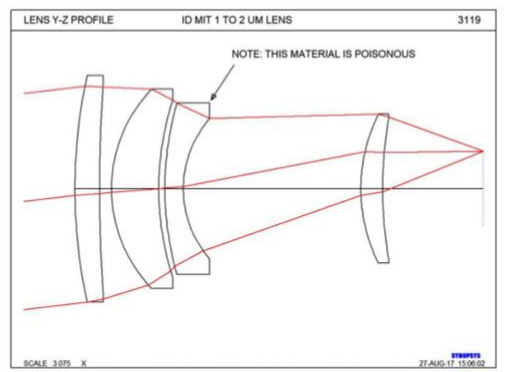

添加箭头
点击Annotation Editor的Arrow按钮
单击文本行下方并向下拖动到透镜 3添加箭头
颜色注释
单击Annotation editor红色方框

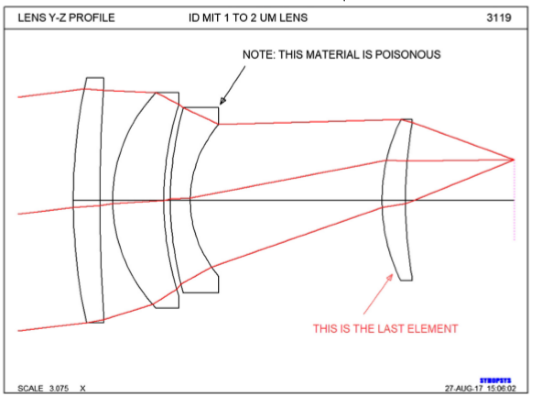

重复之前步骤，为最后一片透镜添加THIS IS THE LAST ELEMENTS注释

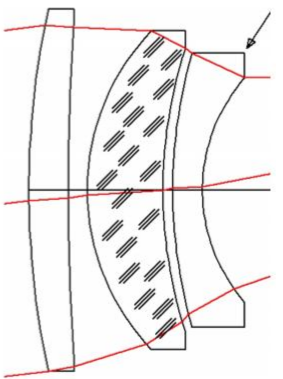

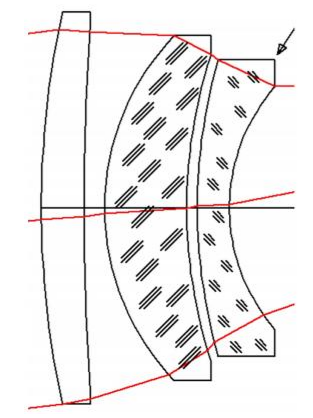

添加左边斜条
再次单击Annotation editor红色方框将其关闭
单击左边的Hashmarks按钮
在显示透镜 2 的区域中单击几次
添加右边斜条
单击右边Hashmarks按钮
按住Ctrl键，斜条会变小

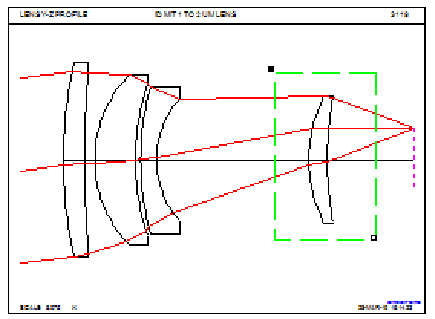

删除注释
点击Annotation editor的Edit按钮
选中小方格为黑点时，按Delete键
生成带公差的透镜图
在Command Window中输入EE
在新打开的窗口中输入CCW FETCH 1 BTOL 2 TPR ALL DEGRADE WAVE 0.2 GO
点击Run按钮

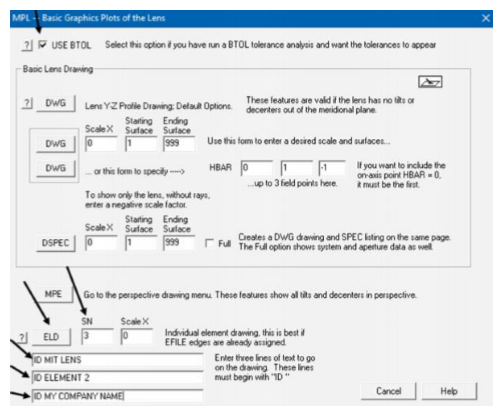

在Command Window中输入MPL，按上图填写。

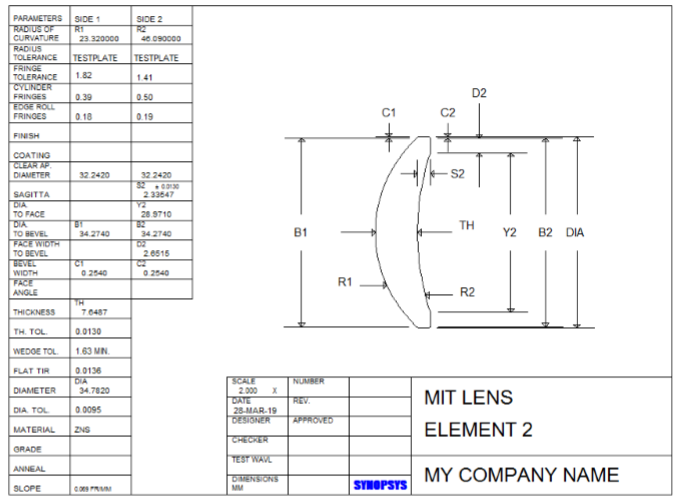

自动添加公差的透镜图

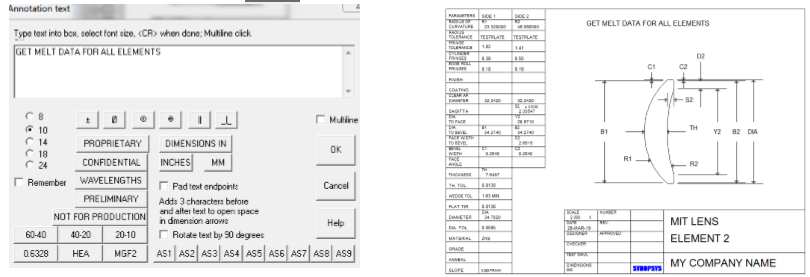

自动添加注释字符串
在Command Window中输入AS1 “GET MELT DATA FOR ALL ELEMENTS”
点击Annotation editor中的
按钮
点击Graphics Window中的图片
点击AS1按钮
，点击OK。

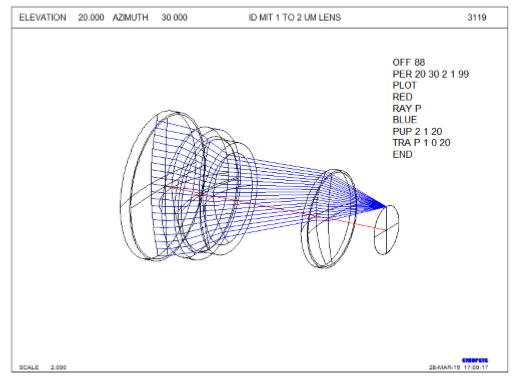

注释3D图
Ctrl+C复制下面的命令到宏中，点击Run按钮。
OFF 88 PER 20 30 2 1 99 PLOT RED RAY P BLUE PUP 2 1 20 TRA P 1 0 20 END
用Annotation editor添加注释，Ctrl+V将 命令粘贴到图片注释中
总结
本例讲述了添加注释，添加箭头，颜色注释，添加左边和右边斜条，删除注释，自动添加注释字符串到公差图，注释3D图。
