技术资源

概述

BEAM高斯光束追迹

RAY真实光线追迹

高斯光束的强度分布

MDI高斯光束的衍射图

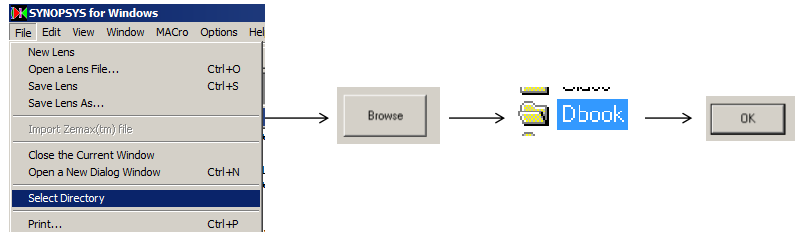

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第33章

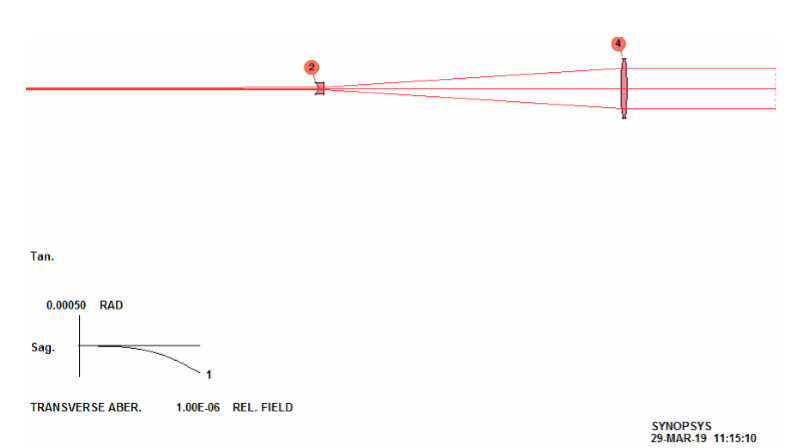

二维图

FETCH C33L1

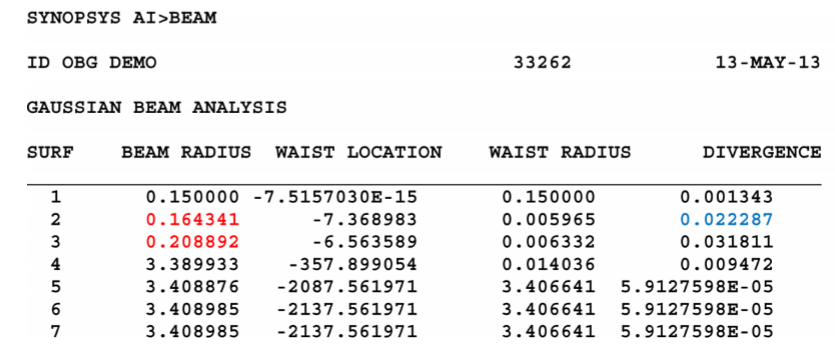

BEAM高斯光束追迹

在Command Window中输入BEAM

由于衍射作用，表面 2 上的光束半径大于表面 1 上的光束半径。

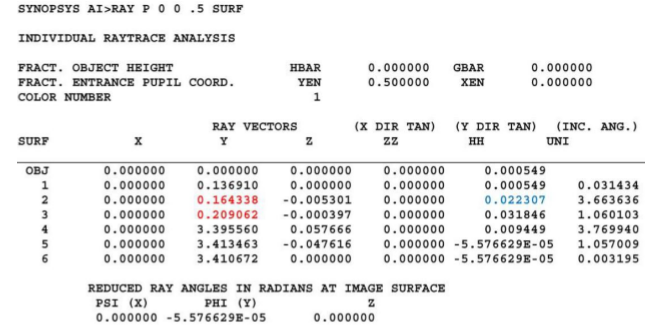

RAY真实光线追迹

RAY P 0 0 .5 SURF

真实光线追迹在入瞳点(0, .5)，SURF指获取光线坐标和角度的逐面输出。

ZZ是光线路径投影到X-Z平面上的角度的正切，在表面折射之后。

HH是光线路径投影到Y-Z平面上的角度的正切，在表面折射之后。

UNI是在表面折射之前，与表面法线的光线角度，以度为单位，始终为正。

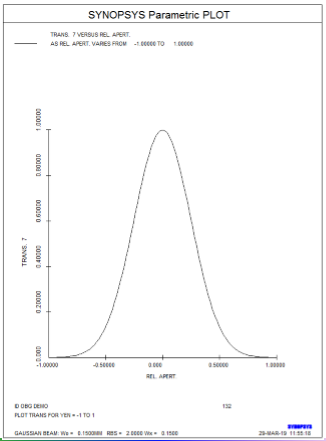

高斯光束的强度分布

STEPS = 100

PLOT TRANS FOR YEN = -1 TO 1

这显示了一个漂亮的高斯形状

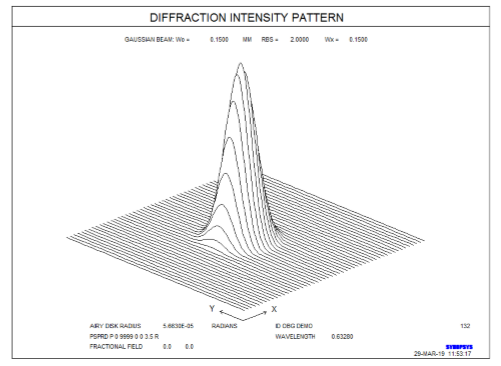

高斯光束的衍射图

在Command Window中输入MDI。

Number of Rays = 9999，点击PSPRD。

由于光束是高斯的，远场图像在形状上也是高斯的。

总结

本例讲述了BEAM高斯光束追迹，RAY真实光线追迹，高斯光束的强度分布，MDI高斯光束的衍射图。
