使用DeepSeek快速生成ASAP脚本

ASAP是光学设计软件，功能强大但脚本编写复杂。DeepSeek是AI语言模型，擅长代码生成。结合两者，DeepSeek能简化ASAP脚本编写，降低学习门槛，提高开发效率。适用于激光、成像、照明等领域，让光学设计更便捷。

1.使用DeepSeek辅助撰写ASAP脚本的

1.1描述需求
首先，明确你的光学系统设计需求。例如：
光源类型：点光源、高斯光束或其他。
光学元件：透镜、反射镜、平面玻璃板等。
分析目标：光强分布、焦点位置等。
以一个简单的单透镜系统为例，需求可以描述为：
"我需要模拟一个单透镜光学系统。
光源是矩形网格光束，波长为550nm，位于Z=-50mm，覆盖范围为X/Y从-5到5。
透镜是凸透镜，前表面曲率半径为50mm，后表面曲率半径为 -50 mm，厚度为5mm，孔径为10×10mm，材料为BK7玻璃。
接收屏位于透镜后方50mm 处，分辨率为51×51。
需要分析点列图，分析结果的时候移动光线到最佳焦点位置，并生成图像文件"
1.2使用DeepSeek生成代码

!!++
!! SINGLE_LENS_SYSTEM.INR
!! Title: 单透镜光学系统
!! Description: 模拟一个单透镜光学系统，包含光源、透镜和接收屏。
!!              光源波长为550纳米，透镜焦距为50毫米，
!!              接收屏位于透镜后方50毫米处。
!! Edit History: 10/18/2023 - Created based on user requirements
!!--
SYSTEM NEW  !! 初始化系统
RESET
UNITS MM  !! 设置单位为毫米
WAVELENGTH 550 NM  !! 波长设置为550 nm（绿色光）
!! 定义材料（BK7玻璃）
MEDIA
  1.5168 'SCHOTT_BK7'  !! BK7玻璃的折射率为1.5168 @ 550 nm
!! 光源定义
BEAMS INCOHERENT GEOMETRIC  !! 定义非相干几何光束
GRID RECT Z -50 -5 5 -5 5 100 100  !! 矩形网格光源，位于Z = -50 mm处
SOURCE DIRECTION 0 0 1  !! 光线方向沿Z轴正向
FLUX TOTAL 1E-3  !! 总光通量为1 mW
!! 单透镜定义
SURFACES
  OPTICAL Z 0 50 SPHERE ELLIPSE 10 10  !! 前表面曲率半径为50 mm，孔径为10 mm × 10 mm
OBJECT 'LENS_FRONT'
  INTERFACE COAT BARE AIR SCHOTT_BK7  !! 材料为BK7玻璃
  SHIFT Z 5  !! 厚度为5 mm
SURFACES
  OPTICAL Z 0 -50 SPHERE ELLIPSE 10 10  !! 后表面曲率半径为-50 mm，孔径为10 mm × 10 mm
OBJECT 'LENS_BACK'
  INTERFACE COAT BARE AIR SCHOTT_BK7
  SHIFT Z 10  !! 位置调整到Z = 10 mm
!! 接收屏定义
SURFACES
  PLANE Z 60 ELLIPSE 10 10  !! 接收屏平面，初始位置为Z = 60 mm
OBJECT 'SCREEN'
  INTERFACE COAT BARE AIR AIR  !! 虚拟表面，前后材料为空气
!! 光线追踪与可视化
WINDOW Y Z  !! 设置窗口显示范围
PLOT FACETS 5 5 OVERLAY  !! 叠加光学元件的几何形状
TRACE PLOT
$VIEWv
!! 分析结果
CONSIDER ONLY SCREEN  !! 仅考虑接收屏上的结果
  FOCUS MOVE  !! 自动将光线移动到最佳焦点位置
WINDOW Y X
PIXELS 51  !! 设置分辨率为51×51（正方形网格）
SPOTS POSITION 'SPOT DIAGRAM'  !! 绘制点列图
DISPLAY
  PICTURE 'SPOT_DIAGRAM_IMAGE'  !! 直接生成点列图的图像
RETURN

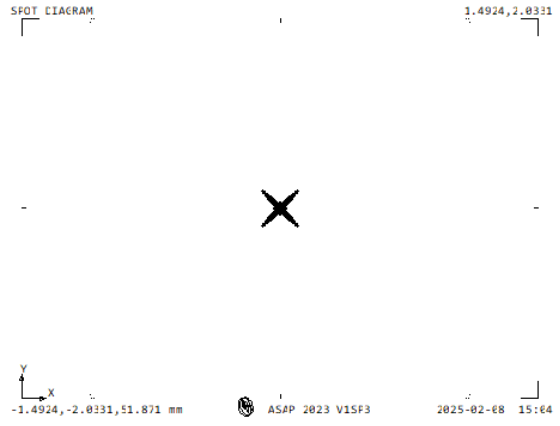

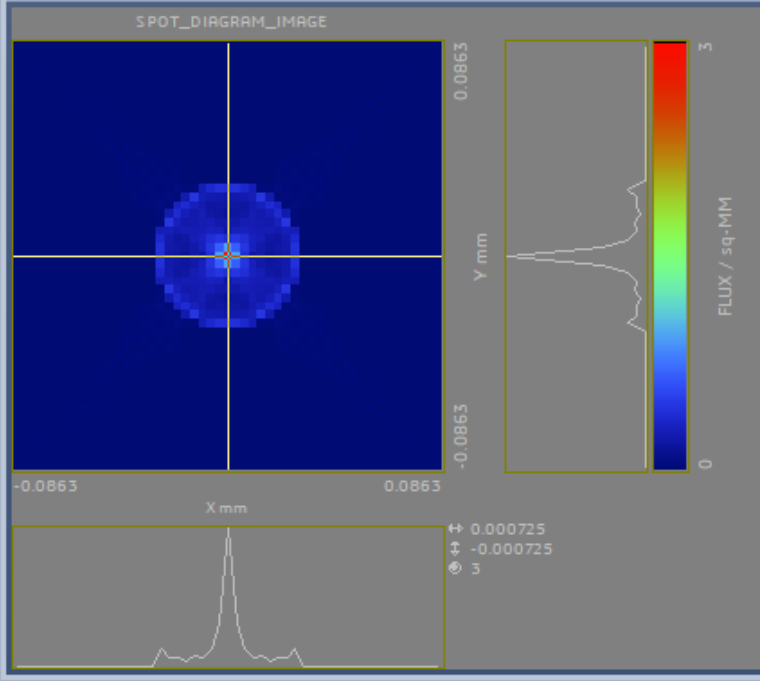

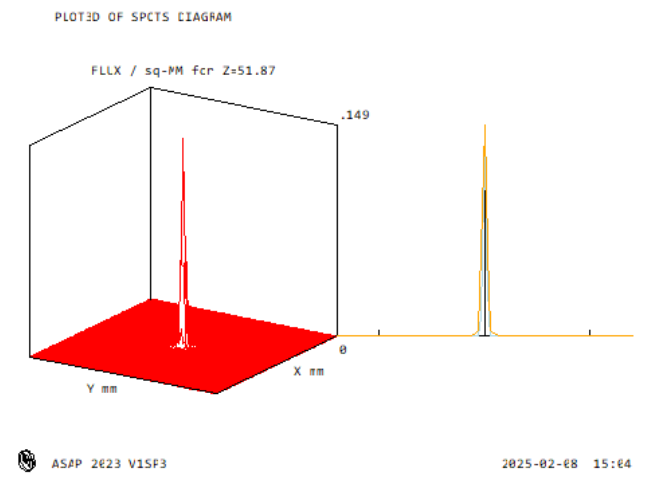

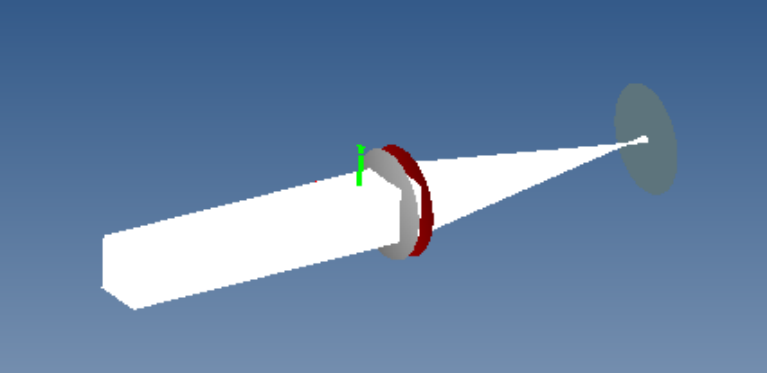

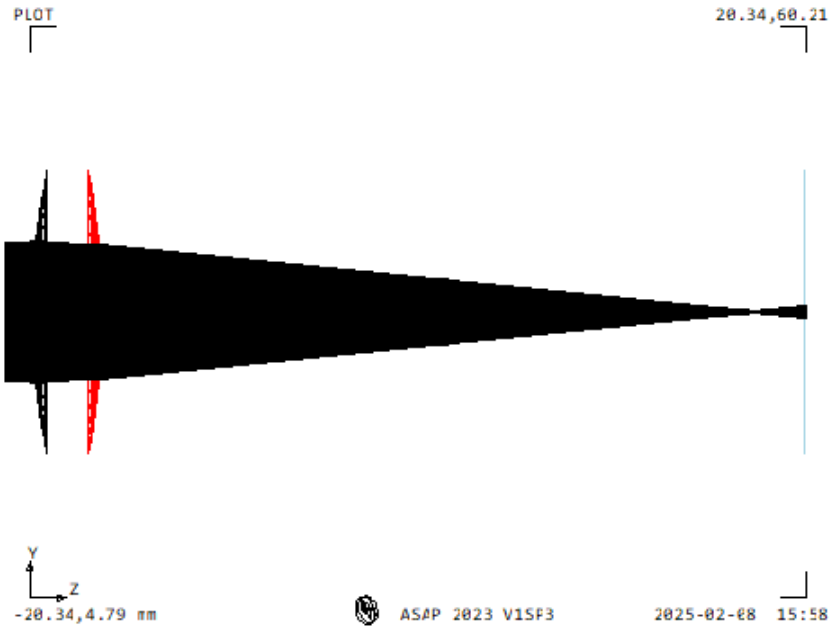

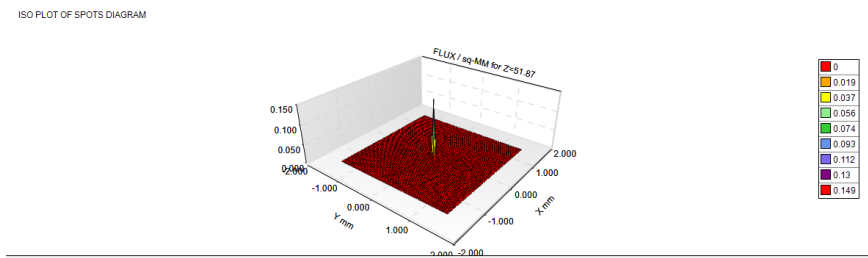

1.3、在ASAP中运行代码后的结果如图

其他应用案例

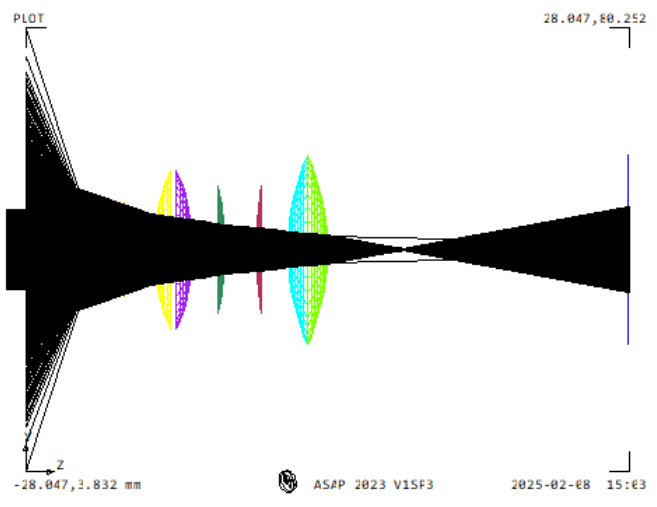

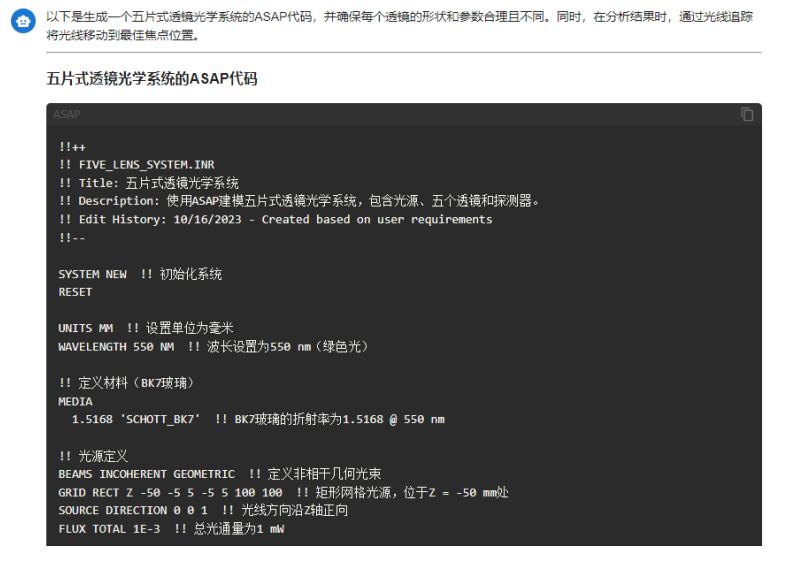

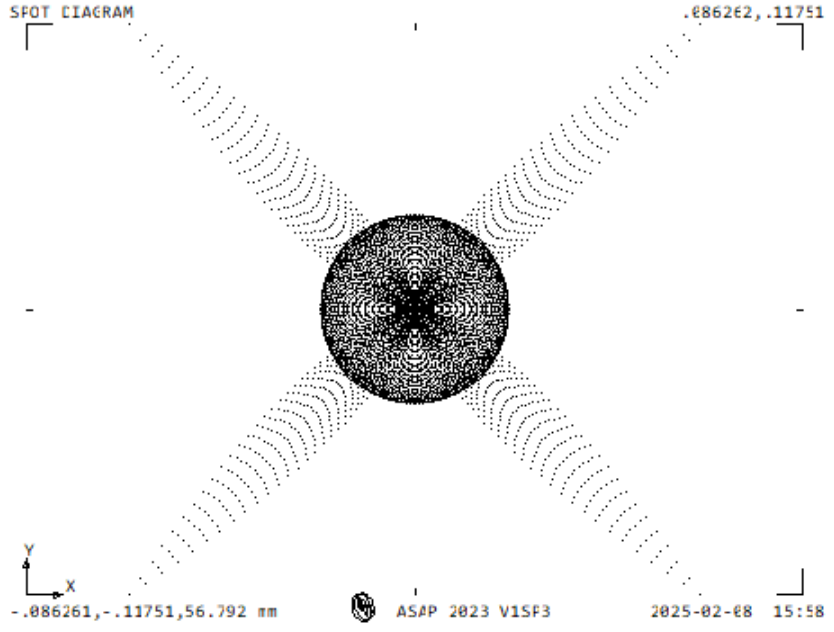

五片式透镜光学系统
