21世纪数据经济高速发展，智能产品广泛应用，在形成网络数据云空间的同时，个人信息面临泄露风险。在此背景下，虹膜识别作为更安全准确的生物识别技术，因其天然防伪等优点，在信息安全领域得到广泛研究和应用，手机镜头配备虹膜识别也正逐步成为安全标准配置。

本文将给大家演示如何用SYNOPSYS光学设计软件来设计一个小尺寸虹膜识别镜头。

主要参数：

1.工作波段：832-872nm
2.视场角：42°
3.F数：1.8
4.总长<3mm
5.畸变<1%
6.相对照度>60%
7.175lp/mm处全视场MTF>0.3

这是DSEARCH宏MZC.7G输入内容：

宏文件:请扫描文章底部二维码联系工作人员获取

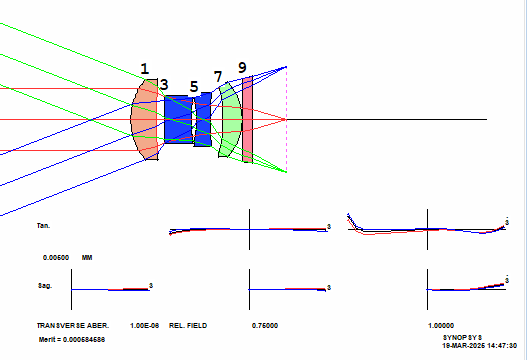

搜索到的镜头初始结构:

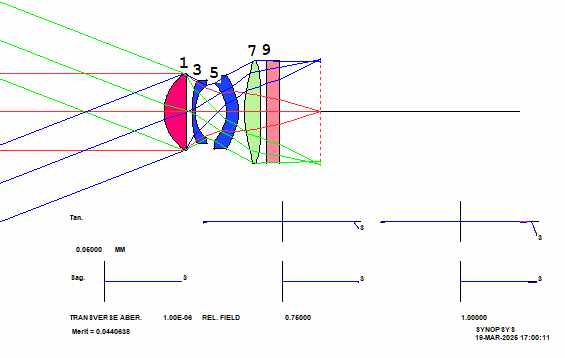

利用系统生成的优化宏进行优化后，查看像差，发现MTF、畸变均不达标，我们调整优化宏权重并增加相应指令，保存为MZC.7G-1。

宏文件:请扫描文章底部二维码联系工作人员获取

再次运行优化宏、并进行退火之后镜头结构：

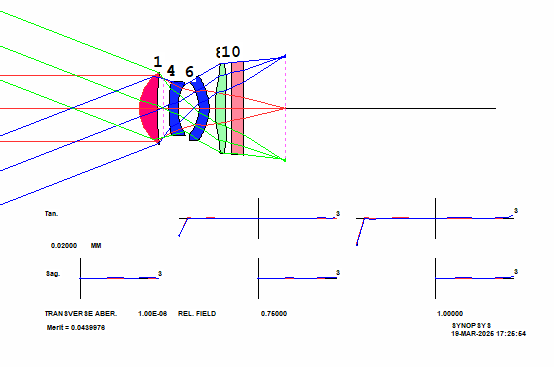

第三面插入虚拟面，设置为光阑；修改优化宏中相应的参数，再次进行优化退火后镜头结构：

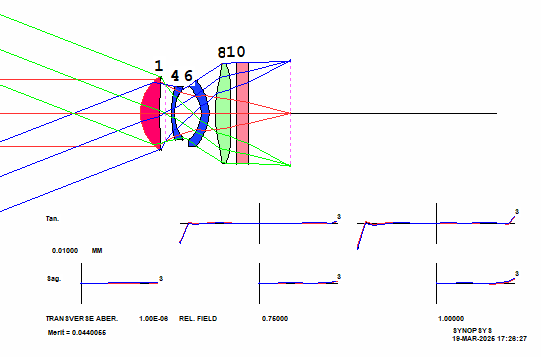

替换真实玻璃玻璃，并优化后的镜头最终结构：

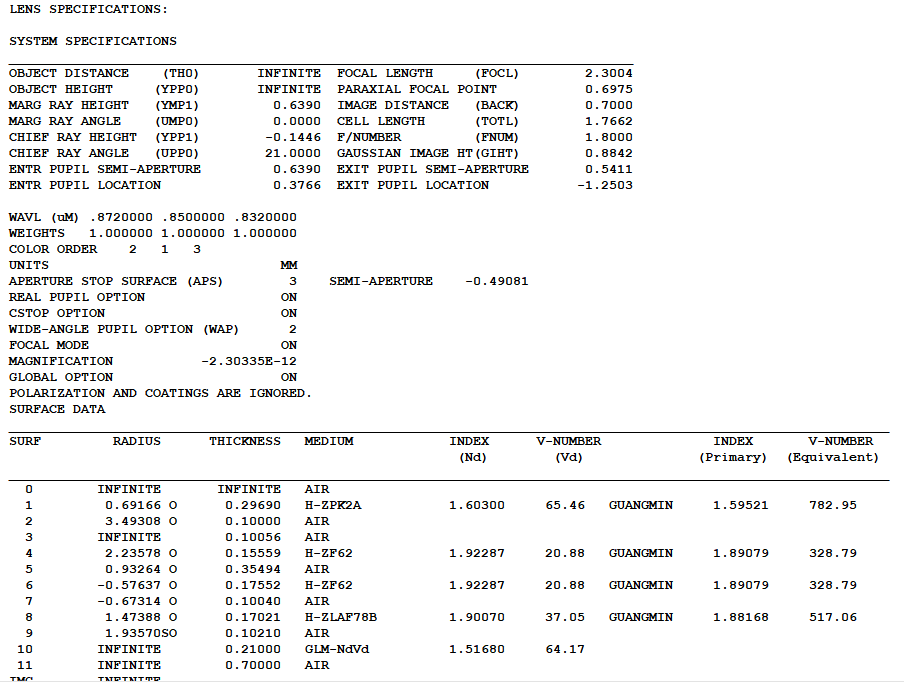

最终镜头的基本参数：

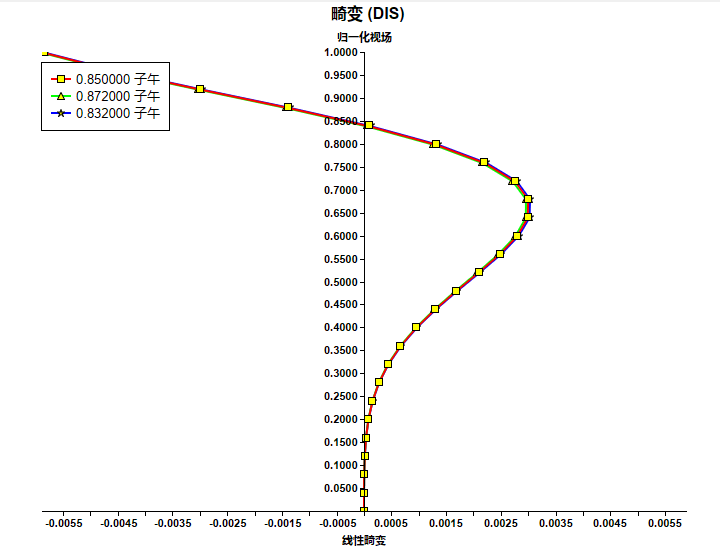

畸变（<1%）

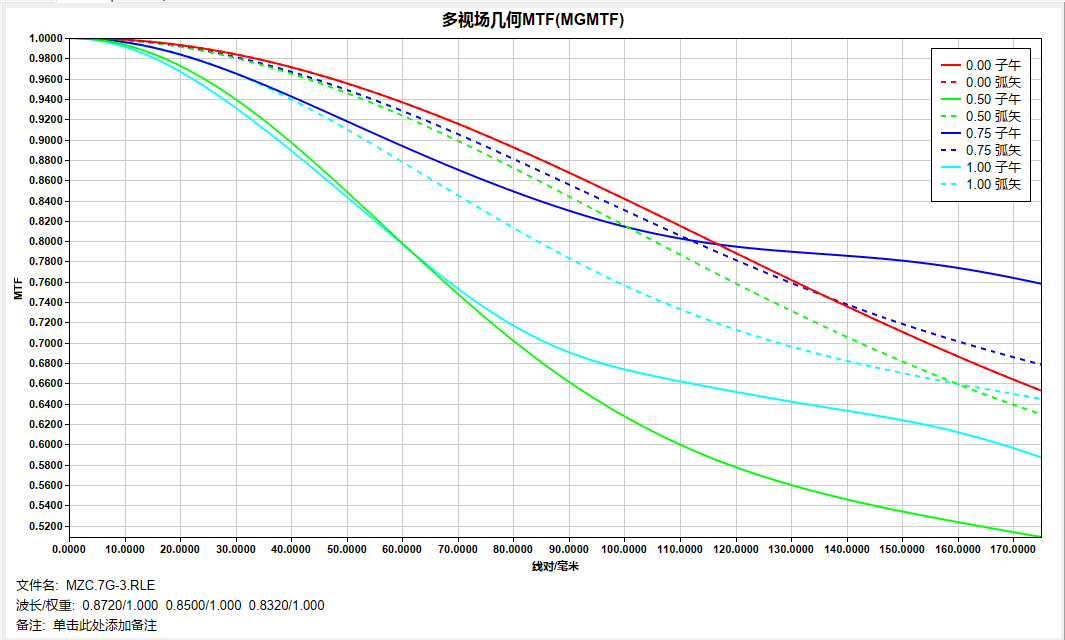

MTF（>0.52）

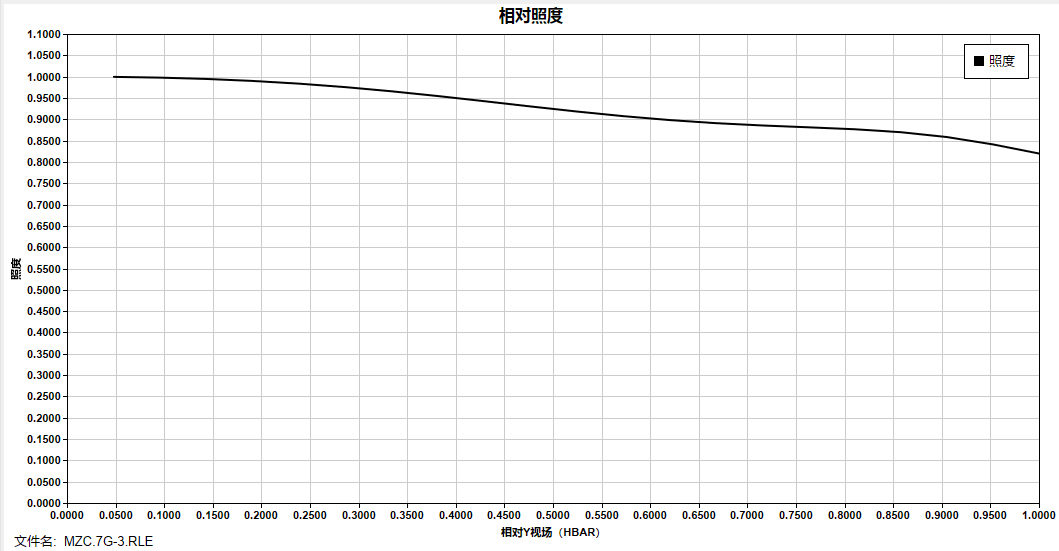

相对照度（>80%）

各项参数符合要求，至此我们的小尺寸虹膜识别镜头便设计完成了，感谢阅读。
