在本课程中，您将学习如何使用SYNOPSYS的注释编辑器。使用此工具，您可以在图形绘图中添加多种符号和文本。打开1.RLE的镜头并绘制图纸。

    FETCH 1 DWG

让我们在图纸上添加一条警告信息。单击“图形窗口”工具栏上的“注释”按钮。打开注释编辑器工具栏。单击最左侧的按钮

然后单击元件上方的图形3.进入下面显示的文本，选择尺寸14，然后单击“确定”。

现在文本显示在你的图纸上。

我们还没完成。单击箭头按钮。

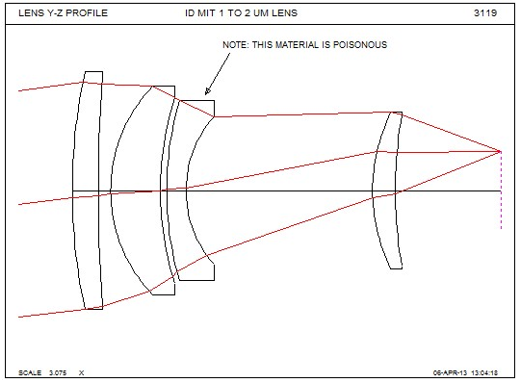

然后单击文本下方的行并向下拖动到元件3.您已添加箭头。

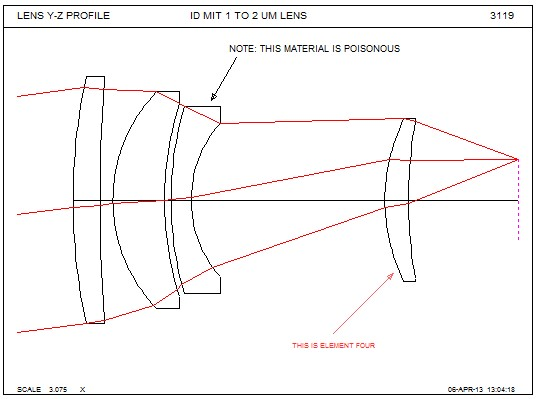

现在单击工具栏上的红色框并绘制指向最后一个元件的另一个箭头，然后在其中添加更多文本。

现在再次单击红色框（将其关闭），然后单击最左侧的hashmark按钮

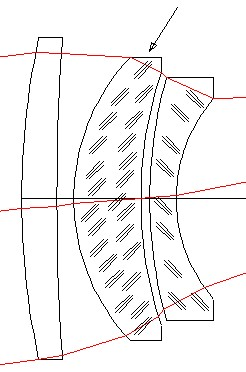

在显示元件2的区域中单击几次。

尝试使用正确的散列标记按钮并将标记添加到元件3.如果在单击元件时按住按钮，则散列标记会更小，这适用于较小的元件。

您可以弄清楚如何使用直线，圆和矩形按钮。这些都可以让你在图形中拖动来设置注释的大小和位置。如果你改变主意怎么办？简单：单击“编辑”按钮。

您添加的所有注释都会生成一个编辑句柄。单击一个，它变黑。然后，您可以按键将其删除 - 或将其拖动到其他位置。所有这一切都非常简单。现在我们会变得更先进。按如下所示制作MACro，运行它，然后打开MPL对话框并输入以下数据。

    CCW
    FETCH 1
    BTOL 2
    TPR ALL

该程序为镜头制定了公差分析，ELD命令为元件3绘制了图纸。

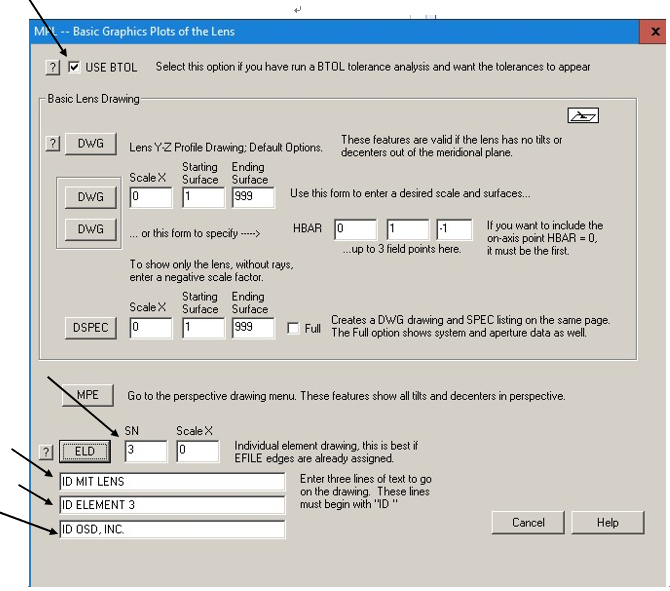

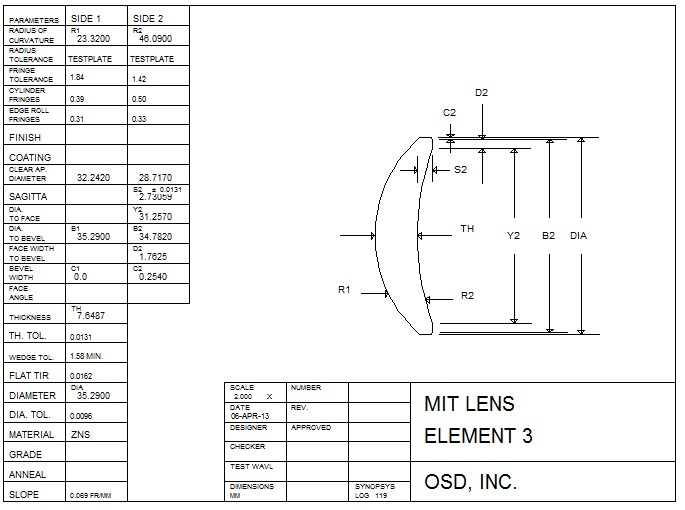

单击ELD按钮。图中显示了BTOL生成的元件的公差。这是USE BTOL命令的功能。

    DEGRADE WAVE 0.2
    GO

所有公差都由程序添加为注释而不是图形文本。因此，如果您想要更改或自定义任何内容，可以使用“编辑”按钮进行更改。

这是一个很好的技巧：我们经常要为每个元件绘图添加评论或注释。以下是您只能输入一次的方法。您可以使用命令定义9个注释字符串。我们将定义第一个（注意引号;程序需要知道那些字符不是命令）：

    AS1 “GET MELT DATA FOR ALL ELEMENTS”

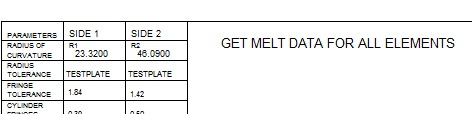

现在，打开Annotation文本编辑器，单击图形，然后单击AS1按钮。您的字符串会在文本窗口中弹出。单击确定，它会显示在图纸上。

有时您想记录产生特定图纸的MACro。制作MACro如下：

    PER 20 30 2 1 99
    PLOT
    RED
    RAY P
    BLUE
    PUP 2 1 20
    TRA P 1 0 20
    END

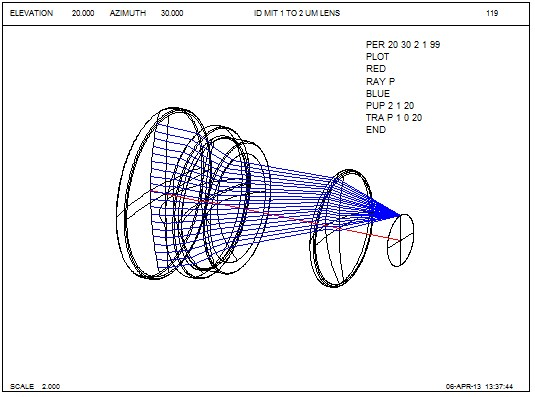

选择文本并按 + C将副本放在剪贴板上。现在运行MACro，当图片显示时，打开注释编辑器，选择文本，然后单击一个空白区域。现在将剪贴板粘贴到编辑窗格中，使用 + V，选择大小14，然后单击“确定”。

如果保存图片（使用“保存”按钮），则也会保存注释。保存图片后，您可以轻松复制注释并将其放在新图片上。只需制作新图片，然后在注释编辑器中单击“获取”按钮。然后选择要复制的文件。所有的注释都会回来。该按钮将删除之前存在的任何注释，但如果要添加之前的注释，请使用“复制 ”按钮。
