版本更新 | SYNOPSYS™ 新界面版本（V3.000）和经典版本（V16.107）更新说明

新界面版本（V3.000）和经典版本（V16.107）重要更新说明,2025年7月

新界面版本（V3.000）：本次更新中，我们对SYNOPSYS™中的参考坐标系进行了修改，以符合标准的右手坐标系定则，这与其他现代工程软件中采用的规范一致。该右手系现已成为默认设置，与之前版本中采用的左手坐标系作为标准参考的设置不同。此外，这是软件中唯一可用的参考坐标系。因此，之前版本中用于在左手坐标系和右手坐标系之间切换的LHAND和RHAND命令现已被取消。鉴于此修改代表了软件中一个关键且基础性的转变，我们已为该版本指定了新的版本号：3.000。

新功能和改进的功能：

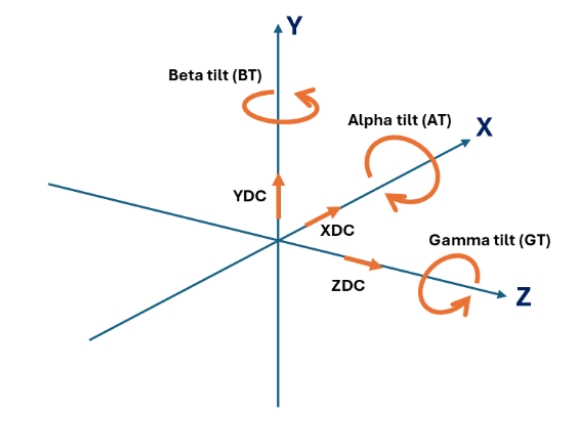

1.右手坐标系实现： SYNOPSYS™ 中的默认坐标系已更改为遵循标准的右手定则。对于在较旧的 UP 版本或经典版本中使用默认左手坐标系创建的所有透镜数据文件，如果表面未分配 TDC（倾斜和偏心），则它们与新的右手坐标系完全兼容。如果透镜文件中存在 TDC，需要更改 alpha/beta/gamma 倾斜角度以及 x 偏心量的正负号，以将使用旧版左手坐标系创建的光学系统正确转换到新版右手坐标系。有关更多详细信息，请参阅用户手册 2.4 （Coordinate Systems）中的描述和示例。

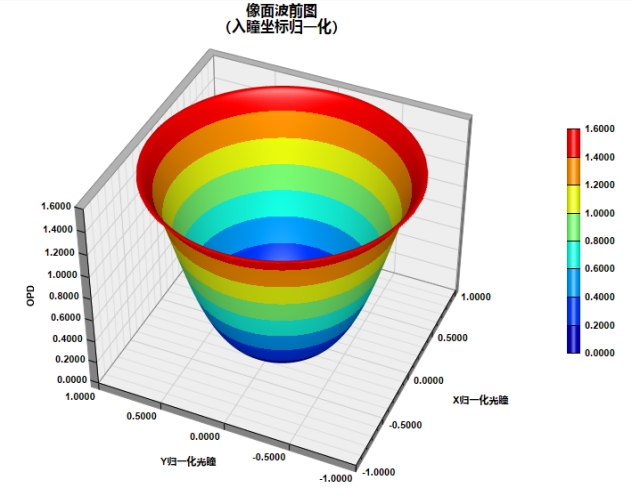

2.OPD：自2025年7月起，OPD波前差的测量方向与2025年7月之前的旧版本（UP版本2.107或更早版本）以及经典版本相反，并且与大多数干涉仪条纹分析软件（如Wyko和Zygo）以及其他光学设计软件（如Zemax、CodeV）的标准保持一致。有关详细信息，请参阅用户手册2.7（OPD -- Numerical Considerations ）中的描述。

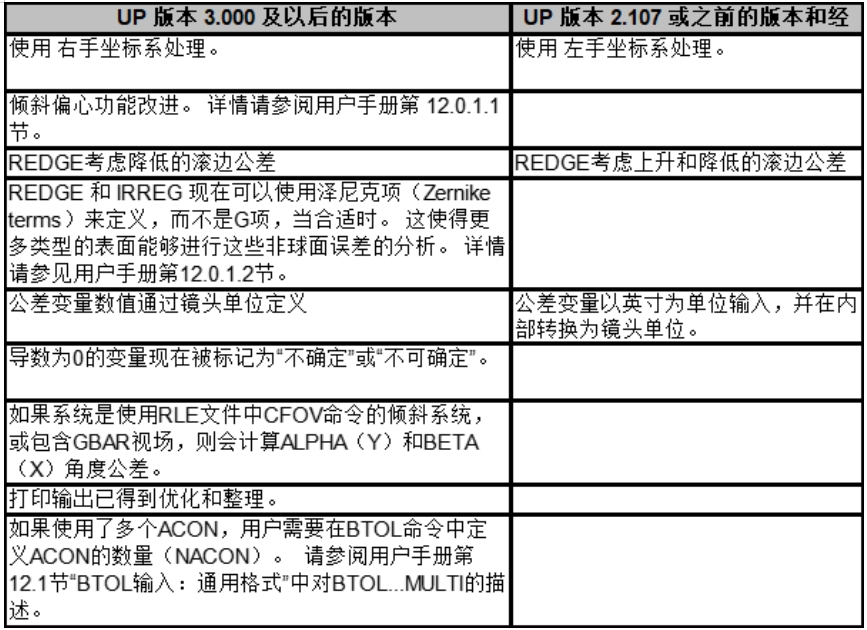

3.对公差分析（BTOL）功能的整体改进。有关详细信息，请参阅用户手册12.0.1（Change to BTOL in UP version 3.000）中的描述。

4.对多重配置公差分析BTOL进行改进，以避免在处理复杂系统时出现长时间循环。

5.对RZS重铸为泽尼克的功能进行改进，包括支持使用平面作为泽尼克展开的基底表面，以在优化过程中保持泽尼克项之间的正交性。有关详细信息，请参阅用户手册 5.58（Recast Zernike Surface (RZS)）中的描述。
新增选项：将泽尼克展开的中心偏移至表面顶点之外。
新增选项：使用平面作为泽尼克展开的基础。这对于保持泽尼克项的正交性至关重要，确保它们相互独立，从而实现更有效的优化。这对于控制自由曲面系统中的各种五阶像差尤为有益。相比之下，使用曲面会引入非正交变量，从而复杂化优化过程。
新增仅固定基面半径并调整圆锥常数项的选项。
泽尼克项指定的两个新选项：NLSYMM 和 RRSYMM

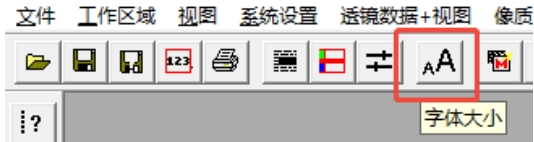

6.命令窗口中新增工具栏按钮，用于调整字体大小。

问题修复

1.修复了对变焦镜头做蒙特卡罗分析结果有误的问题
2.修复了电子表格SPS的一些错误：
·修复了BTH设置、自定义膜层、HOE Zernike数据、GRIN数据以及双折射参数的输入错误的问题。
·修复了OBD物距显示不正确的问题。
·修复了黑盒镜头隐藏数据不正确的问题。

经典版本（V16.107）

经典版本没有功能更新或问题修复
